局部放電主要是其中的高壓電氣設備的內部絕緣在高壓作用下發生的放電。這種放電只存在于絕緣的局部位置，不會立即形成整個絕緣擊穿或閃絡，故稱為局部放電。局部放電量很微弱，不能靠人的直覺來檢測，只有高靈敏度的局部放電測量儀才能檢測到。
　　電氣設備內部絕緣在運行過程中長期處于工作電壓的作用下，特別是隨著電壓等級的升高，絕緣的電場強度值很高，很容易產生局部放電在弱絕緣。局部放電的原因是：電場過于集中在某一點，或某一點的電場強度過大，如固體介質有氣泡，雜質沒有去除；油中含有水、氣體和懸浮顆粒；在不同的介質組合中，界面處存在嚴重的電場畸變。局部放電痕跡通常只在固體絕緣上留下一個小點，或樹枝狀燒傷。在油中，出現一些分解的小氣泡。
雖然局部放電時間短，能量小，但危害很大。它的長期存在會對絕緣材料造成很大的損害。首先，與局部放電相鄰的絕緣材料會直接受到放電粒子的轟擊。二是放電產生的熱、臭氧、氮氧化物等活性氣體的化學作用，使局部絕緣腐蝕老化，電導增大，最終導致熱擊穿。在運行中的電氣設備，內絕緣的老化和損壞大多是從局部放電開始的。
因此對于電氣設備的日常運維，局部放電的檢測是非常重要的一項。
目前，對于GIS等變電設備進行局部放電檢測的方法很多如接觸式超聲波法(AE),特高頻法(UHF),由于變電設備的種類繁多，且不同設備的應用也不盡相同。

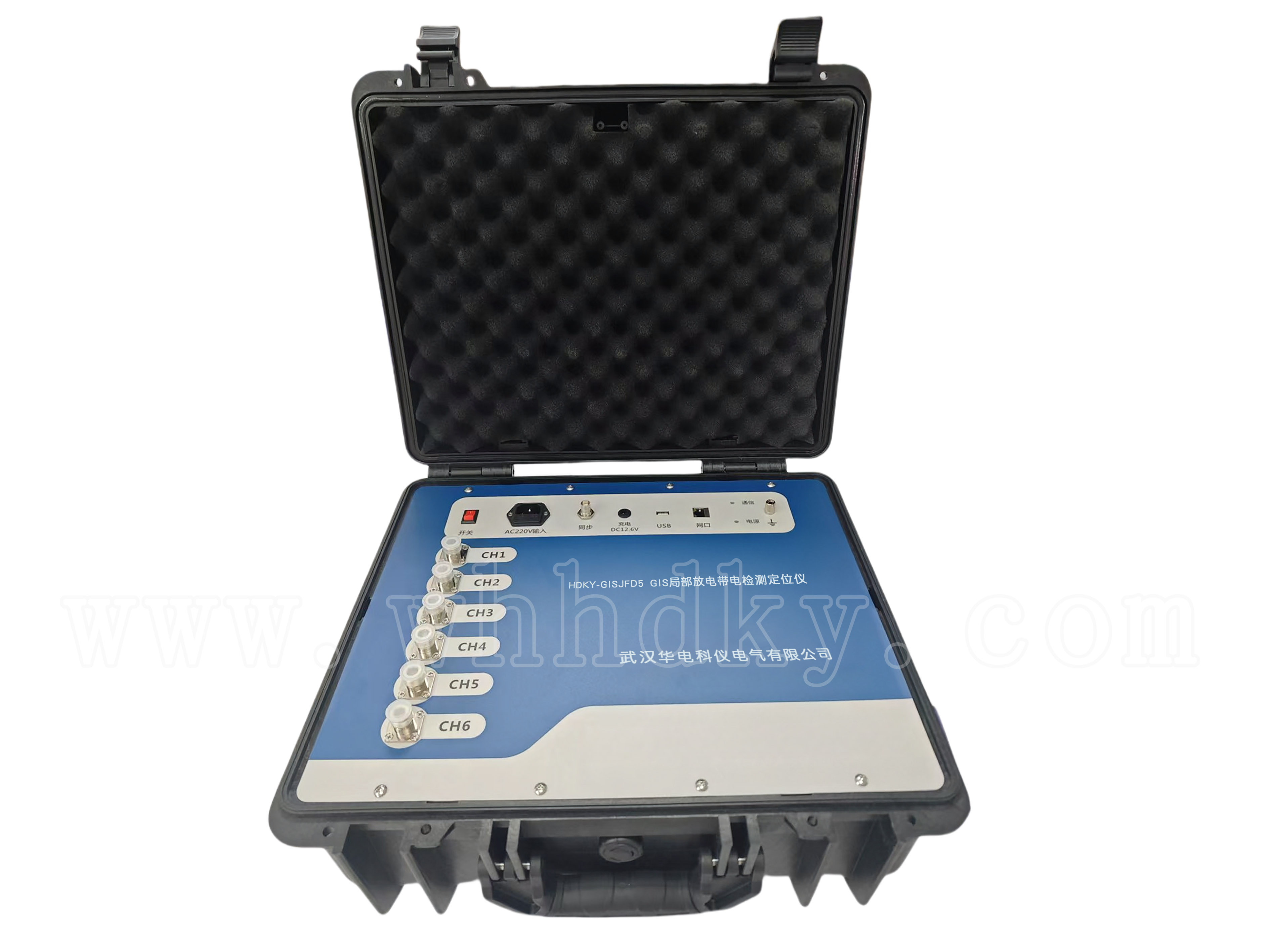

針對國家電網《電力設備帶電檢測技術規范》相關帶電檢測要求，本局放重癥監測系統采用UHF、AE聯合檢測方法測量局部放電，提供二維，三維，脈沖，趨勢圖譜波形和放電幅度信息等情況，可以較好地評估電氣設備局部放電情況。適用于各種高低壓開關柜、中高壓電力電纜等多種電氣設備的局部放電檢測。可以滿足不同情況下，不同電力設備局部放電檢測的需要，具有靈敏度高、定位精確度高、適應性能強的特點，產品綜合技術性能達到了國內外先進水平。

● 傳感器分布式布局，擴展性強
支持多個通道局放同步測量，可以根據現場情況靈活取用。支持多臺檢測設備的聯網協同測試。
● 實時監測
檢測過程中，系統記錄各檢測點的實時數據，監測周期可靈活設置。
● 豐富的數圖功能
支持多種局放圖譜展示，包含局部放電PRPD, PRPS，相位特征圖，預覽圖，趨勢折線圖，多方位展示超聲波局放信號，不錯過每一個檢測細節。
● 多種同步方式
支持設備內同步，信號外同步同步方式，適應不同信號同步需求。
● 高靈敏度
最小可檢測0.1dB信號。
● 抗沖擊
可承受600KV的閃絡沖擊，終端設備不損壞、數據不丟失。
● 抗干擾
具備時域、頻域信號分析技術，可有效分離干擾信號和局放信號，可有效避免儀器電源端的干擾。

適用范圍
可以在不停電的狀態下對GIS設備進行重癥監護以及日常巡檢維護。

裝置測量參數：
接觸式超聲波傳感器（AE）
檢測頻帶：20KHz~80KHz
線性度誤差: ≤20%
動態測量范圍：≥60dB
增益范圍：40dB, 60dB
分辨率：0.1dB
特高頻傳感器(UHF)
檢測頻帶：300MHz~1500MHz
測量范圍：-70dBm~-5dBm
傳感器平均有效高度：≥10mm
分辨率：0.1dBm
輸入阻抗：50Ω
采樣系統
采樣頻率： 125MS/s
采樣精度：14位
接口形式： N-M5（超聲波），N-N(特高頻)
輸入阻抗：50Ω

通信模式
網線連接

環境條件
環境溫度 -25℃～50℃
相對濕度 ≤90%；
供電方式
AC220V±10% ，50Hz±10%

圖譜顯示

系統采用Windows操作平臺,可實時顯示所有通道的測量情況，支持相位直線、二維、三維、統計、趨勢、放電分析、噪聲剔除等多種觀察窗口，可靜態或動態地對單個周波、多個周波試驗電壓的局部放電脈沖詳細測量、觀察、分析。具備不同放電或干擾信號的分離與分類，以便對每一類信號的特征參數包括放電量、信號幅值、相位、放電重復率等特征參數進行分析。
