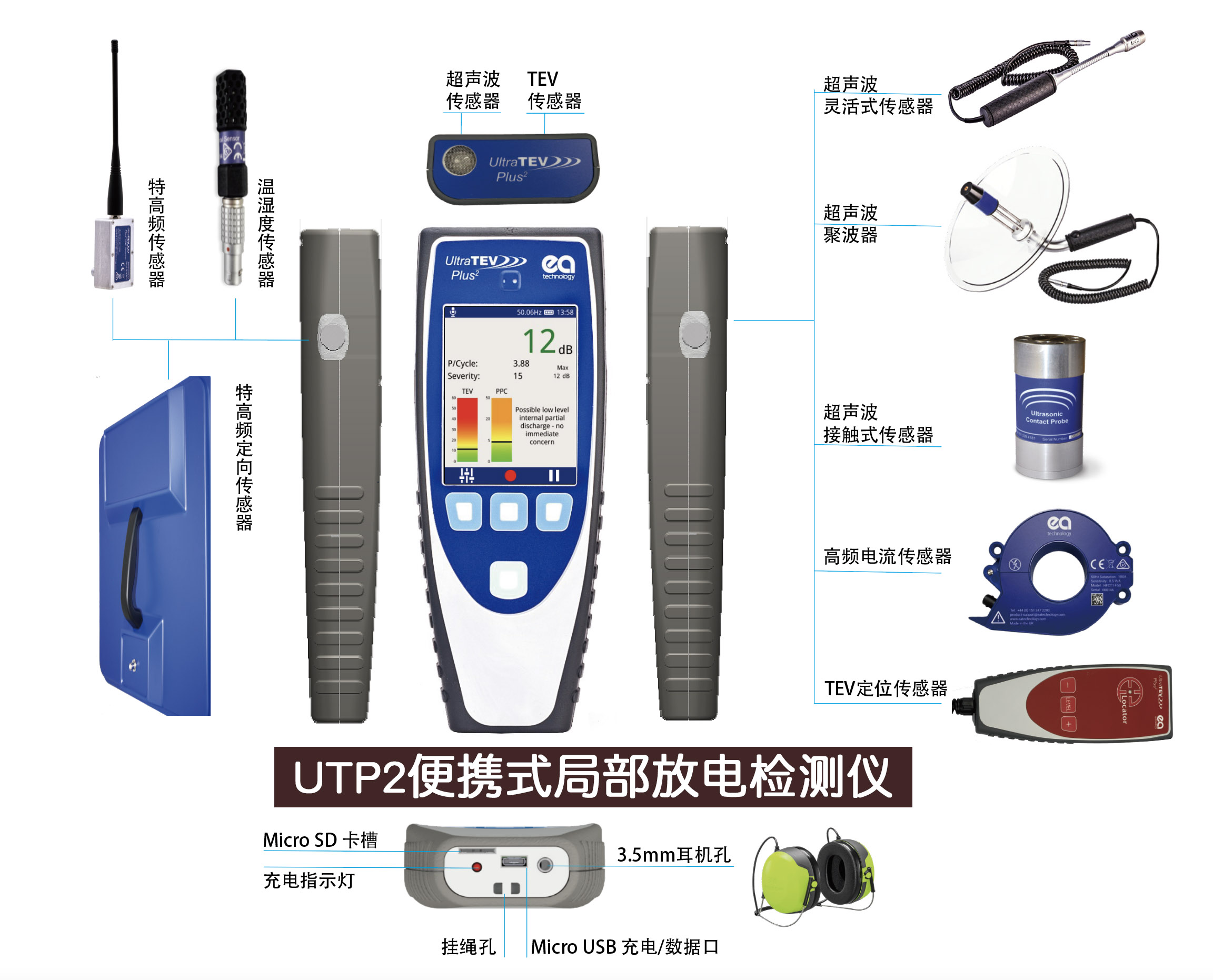

UltraTEV®Plus2是一種多功能儀器，可用于快速檢測整個變電站的狀況，并檢查工作環境是否安全。局咅B(yǎng)放電（PD ）活 動水平的變化可在不同設備之間進行臨，并隨時間進分析，可為是否需要進一步調查提供明確指示。

1．提供超聲波的數值和音頻用于局部放電分類
2．提供TEV的數值和音頻用于局部放電分類
3．使用定位傳感器對多個局部放電源進行精確定位
4．通過高頻電流傳感器(HFCT)檢測電纜中的局部放電
5．使用UHF定向天線快速巡檢戶外變電站
6．相位圖和波形圖使基于測量的局部放電可以幫助做出 更可靠的決定
7．Wi-Fi通訊使檢測數據更容易和資產管理系統同步
8．使用貼在資產上的NFC標簽可以存儲和查找關鍵數據
9．菜單式的背光彩色觸摸屏和按鈕(可在戴手套時使用), 提供直觀的用戶體驗
10．多語言選項
11．長壽命可充電內置鋰離子(Li-Ion)電池
12．溫濕度傳感器

技術參數:UltraTEV® Plus2


TEV
傳感器	容性
測量范圍	0 - 60dBmV
分辨率	IdB
最小脈沖率	10Hz （僅滾動
相位參考	光電傳感器,成傳感器,手動
超聲波
測量范圍	-7dBpVto71dB|jV
分辨率	IdB
精度	±ldB
傳瞧靈幡	-65dB (OdB 二 Ivolt/pbar RMS SPL)
傳矚中心頻率	40 kHz
傳感器直徑	16mm
外差頻率	38.4 kHz
電纜局放
傳感器	HFCT
測量范圍	100-100000pC
分辨率	98pC
精度	±98pC
最小脈沖率	10Hz
硬件
外殼	自色注塑塑料外殼
指示器	彩色背光液晶LCD 充電指示LED
控制	融舗幕 按鍵
接口	Micro USB Micro SD 2xLcmo附件接口 3.5mm耳機接口
耳機	最小8歐姆
環境
操作溫度	-20 to 50 °C
濕度	0-90%無凝露
IP等級	42
供電
內置電池	3.7V鋰電
典型工作時間	大約8小時
電池保護	低電量自動關機



技術參數-UltraTEV® Plus2定位傳感器


TEV
傳感器	容性
測量范圍	0 - 60dBmV
翎率	IdB
測量帶寬	3 - 80 MHz
精度	±ldB
定位精度	0.3ns等效于10cm
硬件
外殼	自色注塑塑料外殼
指示器	電源指示LED
控制	3x按鍵
接口	UltraTEV8 Plus2 連接電纜
外形
尺寸	201 mm x 76mm x 34mm 帶 2m 電纜線
重量	0.36kg
環境
工作顎	-10-55 C
濕度	0-90%無凝露
IP等級	42







技術參數:UltraTEV0 Plus2 UHF接收器

硬件 1
外殼		Aluminium
指示器		None
控制		None
接口		lx BNC antenna port lx LEMO (UltraTEV Plus2 connection)
外形尺寸
尺寸	81 mm x 40mm x 35mm
重量	0.1kg
供電
供電電源	Powered from UltraTEV Plus2
供電電壓	5V
環境
工作溫度	0 - 55 °C
濕度	0 - 90 % non-condensing
IP等級	42 (EN 60529)
UHF測量-通用
模式	Switchable narrowband/wideband
分辨率	1 dBm
阻抗	50Q
UHF測量-窄帶測量 |
測量范圍	-85 - +5 dBm
調節頻率	47-1000 MHz
測量帶寬	8 MHz
增益范圍	-10-+40dB
精度	±2 dB (0 dB gain; -50 dBm - 0 dBm input, 25図C)
UHF測量-寬帶測量
測量范圍	-61 - -1 dBm
帶寬	5 - 3300 MHz
精度	±2 dB
安全性
	EN 61326-1:2013 (Electrical equipment for measurement, control and laboratory use - EMC requirements. General requirements.)
電磁兼容(EMC)	EN 61000-6-2:2019 (Electromagnetic compatibility. Generic standards. Immunity standard for inwdustrial environments.)
	EN 55011:2016+A1:2017 (Industrial Scientific and Medical equipment - Radio frequency disturbance characteristics - Limits & methods of measurement)


需要配合硬件版本V8或更髙的ultraTEV Plus2使用



技術參數:UltraTEV Plus2 UHF定向天線


硬件
外殼			自色注塑塑料外殼
指示器			無
控制			無
接口			IxBNC
外形 |
尺寸			440mm x 440mm x 110mm
重量			2.1kg
使用環境 I
工作溫度			0 - 55 °C
極			0-90%無凝露
IP等級			42 (EN 60529)
天線 I
前向增益			13.6dBi 在 800 MHz下
波束寬度			40° in E-plane and 5Cf in H-plane
近似寬度			100 MHz,中心頻率 800 MHz
最大靈敏度頻率			800 MHz
前后倍率			約 20dB
方向圖(800 MHz)			歸一化的方向圖
