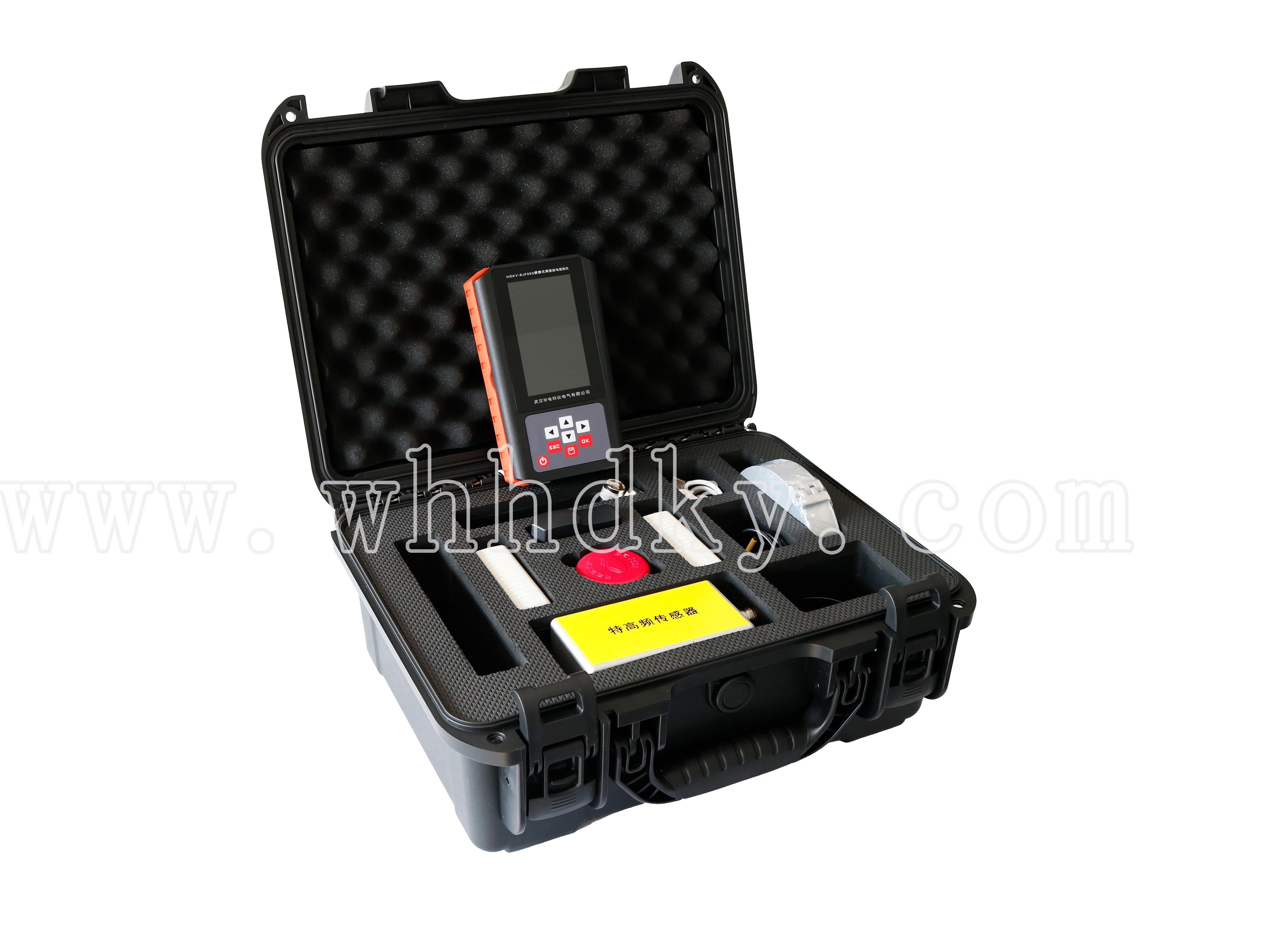

本儀器為多功能型帶電檢測手持儀器，是基于地電壓、超聲波、特高頻、高頻電流等檢測方法， 測試電力設備的局部放電情況，提供局部放電幅值、PRPS、PRPD、連續、脈沖、相位、波形等圖譜，可以較好的評估電力設備局部放電情況。適用于變壓器、電抗器、GIS、環網柜、開關柜、高壓電纜、架空線路等電力設備的帶電局放檢測。

★適用于不同電壓等級下的變壓器、電抗器、GIS、環網柜、開關柜、高壓電纜、架空線路等電力設備的帶電局放檢測。
★可提供局部放電幅值圖譜、周期圖譜、相位圖譜、波形圖譜、PRPS/PRPD圖譜等多種分析方法，有效判斷局放放電幅值、類型和嚴重程度。
★ 實時監測， 能夠直觀觀察局部放電信號變化。
★ 具有多種相位同步方式，使儀器相位與現場工頻相位保持一致。
★ 配備數據管理、分析軟件，可對檢測數據進行統一分析及管理。
★ 具備黃、綠、紅三色指示放電嚴重程度功能。
★ 數據保存功能，局放檢測數據可與設備信息一起同步存儲于檢測儀中。

主機參數


顯示器	4.3吋480x800高清屏
觸摸屏	電容屏
通訊方式	支持WIFI/藍牙(選配)、Type-C口
物聯網應用	支持RFID掃描(選配)
同步方式	內同步、電源同步、光同步
內存容量	8G
主機尺寸	181x107x36mm
主機重量	0.45kg
供電方式	內置式可充電鋰電池 電池電壓低或長時間內無操作時自動關機
充電方式	Type-C口5V/2A充電
充電時長	5小時
待機時長	12小時
工作環境	溫度：-5～55 ℃；濕度：0～90 %

HFCT檢測

檢測帶寬	500K-50MHz
濾波器	高通、全通
傳輸阻抗	>10mV/mA(10MHz )
動態范圍	0~80dB
測量精度	1dB
測量誤差	±1dB




3.7 技術規格

AE檢測

接觸式超聲頻率范圍	20kHz-300kHz
非接觸式超聲峰值頻率	40kHz
檢測靈敏度	0.1mV
測量范圍	0.1mV～1V

UHF檢測

頻率范圍	300~1500MHz
測量范圍	0~80dB
可控頻帶	高通、低通、帶通
測量精度	1dB
測量誤差	±1dB

TEV檢測

頻率范圍	3~100MHz
測量范圍	0~80dB
測量精度	1dB
測量誤差	±1dB
