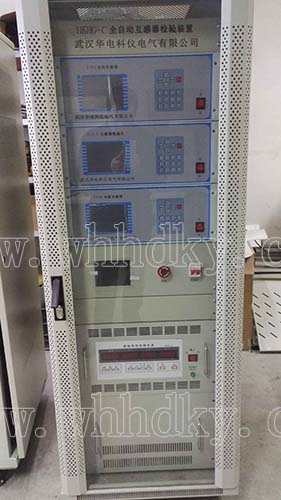

HKHG-C（全套）互感器校驗儀檢定裝置


二、主要特點
●該裝置采用大功率程控技術,綜合技術指標在全國一流,使測試點的定位更加準確,容量可達7KVA
三、主要技術指標
●裝置使用的環境條件
溫    度：5°C~40°C
相對濕度：<80%（25°C）
海撥高度：<2500m
電源頻率：50Hz ±0.5Hz
電源電壓：220V±5V
●HKHG-C互感器校驗儀相關參數
測量范圍：
同相分量（%）：0.0001~200.0                分辨率：0.0001
正交分量（分）：0.001~700.0                 分辨率：0.001
阻抗（W）：0.0001~20.0                         分辨率：0.0001
導納：0.0001~20.0                        分辨率：0.0001
基本誤差：
同相分量： DX=±（X×2%+Y×2%）±2個字
正交分量： DY=±（Y×2%+ X×2%×34.38）±5個字
                 “X”、“Y”——儀器的顯示值
                 “5個字”——儀器的量化誤差
百分表：              2級
●工作范圍：
電流：    （1%-149%）In  （In=5A）
              （5%-149%）In  （In=1A）
電壓：   （5%-149%）Un  （Un=100V,150V,100V/√3）
         （5%-149%）Un  （Un=100V/3）
●工作負荷：
電流：    To對Tx<0.12W            cosj=1
電壓： a對x<0.25VA         (100V)
●極性錯誤指示
額定工作電流的5%以上，誤差超過180%時，應有極性指示。
注意:如果大于額定工作電流的10%以上,仍未出現應有的極性指示,說明軟件有故障,請不要再增加電流,以免燒壞儀器.
●變比錯誤指示
額定工作電流的5%以上，誤差超過30%而小于180%時，應有變比錯誤指示。
●絕緣和耐壓試驗及說明：
端子Tx和（ ）端子相通
K和D端子均與（ ）端子不通
電源插座對外殼能承受1.5KV，1min耐壓
