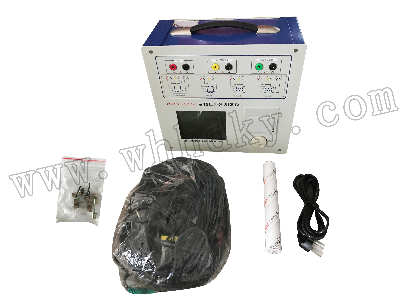

變頻互感器測試儀_自動測拐點電壓/電流_剩磁系數_誤差曲線

一、產品概述
1.基于先進的變頻原理，輸出最大僅180V的交流電壓和12A的交流電流，卻能應對拐點高達30KV的CT測試。
2.功能全面，可用于各種型號CT、PT的勵磁、變比、相位、極性、二次繞組電阻、負荷、比差以及角差等穩態或暫態特性測試。
3.自動給出拐點電壓/電流、10％誤差曲線、5％誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、準確級、飽和和不飽和電感等參數。
4.可遵照GB1208-2006(IEC60044-1)、GB16847-1997(IEC60044-6)等不同的標準對CT、PT進行測試和計算。
5.界面友好美觀，全中文圖形界面，5.7寸圖形透反式LCD，陽光下可視。
6.采用旋轉光電鼠標操作，操作簡單，快捷方便，極易掌握。
7.裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后可調出數據進行分析，或通過U盤上傳至PC機生成WORD報告。
8.面板自帶打印機，可自動打印生成的試驗報告。
9.測試方便，除了負荷測試外，其他各項測試都是基于同一接線。
10.易于攜帶，裝置重量<9Kg。
  二、功能特點：
裝置設計用于CT、PT的以下試驗：
勵磁特性試驗
變比試驗
相位和極性試驗
CT各種一次電流及各種負荷時的比差、角差測量
CT二次繞組電阻測量
CT二次回路負荷測量
CT暫態特性測試與分析
測量校核各種型號的CT、PT，包括保護CT、計量CT、TP級暫態CT、勵磁飽和電壓達到30KV的CT、變壓器套管CT、各電壓級PT等
拐點電壓/電流、10%(5%)誤差曲線、準確限值系數、儀表保安系數、二次時間常數、剩磁系數、準確級、飽和和不飽和電感等CT、PT參數的測量
三、詳細參數：
輸出電壓： 0~180V (RMS)
輸出電流： 0~12A (RMS)，峰值36A
電壓測量： 準確度：±0.2%
CT變比測量范圍： 1~30000
PT變比測量范圍： 1~10000
變比測量： 準確度：±0.2%
相位測量： 準確度：±5’，分辨率：0.5’
二次繞組電阻測量范圍：0~300Ω 分辨率：0.2mΩ 精度：0.2%±2 mΩ
交流負載測量： 0~1000VA分辨率：0.002VA精度：0.2%±0.02 VA
輸入電源電壓： AC220V±10%，50HZ
工作條件： 溫度：-10℃~50℃， 濕度：≤90%
尺寸： 340mm×330mm×160mm
重量： <9kg
