一、產品概述

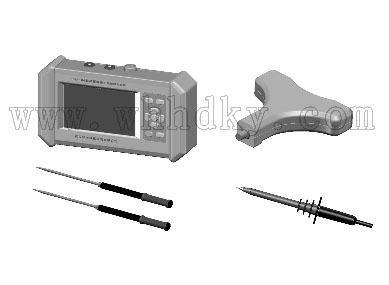

         HDKY-86超高壓電纜護層故障定點儀是一臺集計算機技術、數字信號處理技術于一體的具有創新特色、高性能的智能化儀表，主要用于地下電力電纜（尤其是單芯高壓電纜）金屬護層接地故障的精確定點，也可用于芯線接地故障的輔助定點（在護層已經破壞的情況下）。            HDKY-86超高壓電纜護層故障定點儀可通過電流傳感器在井孔中測量故障電纜中的阻性電流，對電纜故障點進行分段定位。對于電纜隧道中大量敷設在電纜支架上的電纜，還可通過高壓探棒測量直流電壓確定故障點。
         HDKY-86需要與HDKY-66超高壓電纜護層故障測距儀配合使用，完成超高壓電纜護層接地故障的精確定點。

二、功能特點

 ●   三種定點模式，適用于不同故障類型。
 ●  跨步電壓定點模式下直接指示故障點方向，迅速查找故障點。
 ●  故障電流定點模式下檢測故障電纜中的阻性電流，對故障點進行分段定點。
 ●  高壓探棒定點模式下檢測故障電纜中的直流電壓，迅速查找故障點。
 ●  靈敏度高，響應范圍大。
 ●  采用數字信號處理技術，直接顯示信號波形，抗干擾能力強。
 ●  自動調零，抵消地電位變化影響。
 ●  內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機。
 ●  機殼堅固、質輕便攜。
三、詳細參數

模式 指標	插入配件	信號精度	最大靈敏度	最大輸入范圍	顯示功能
跨步電壓定點	跨步電壓探針	1%(±0.1mV)	0.1mV	±300V	信號波形、故障點方向
故障電流定點	電流傳感器	1%(±1mA)	1mA	±1A	信號波形、故障電流大小
高壓探棒定點	高壓探棒	<1%(10V-10kV)	1V(10-1kV) 10V(1kV-10kV)	±10kV	直流電壓
其他指標
內置電池	18650鋰電池，標稱3.7V，6.8Ah。
使用條件	溫度:-10℃-40℃；濕度10-90％RH；海拔<4500m
接收機體積與質量	體積：220mm×125mm×55mm；質量：0.9kg
