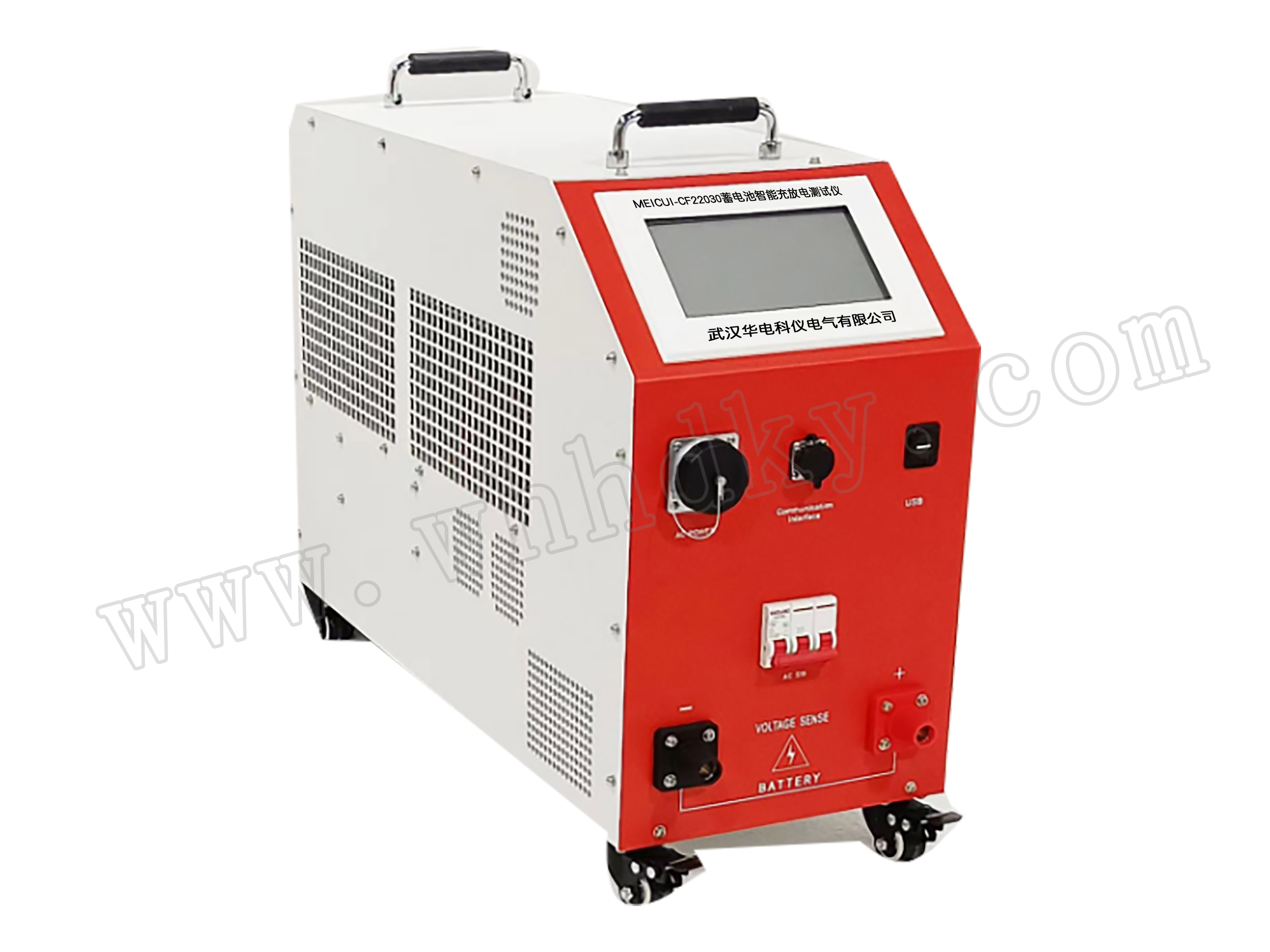

本款蓄電池智能充放電測試儀通過內置電子負載對電池組實際進行放電。滿足多種電壓等級（10-630V）的電池組放電測試。測試儀可以實時監控充放電過程中的蓄電池電壓、充放電電流、充放電時間、充放電容量等參數；適用于各種蓄電池的活化充放電、蓄電池初充電時的放電、蓄電池的維護充放電，同時也可檢驗蓄電池的儲電性能及負載容量等；具有操作簡便、充放電安全等優點。
本儀器采用當前先進的測試技術原理，在新技術、新器件、新材料、新工藝的研究應用上取得了一系列突破，是根據國家有關測試與維護規程要求所設計，對蓄電池進行性能檢測的專業測試儀器。本測試儀可在蓄電池離線狀態下,作為放電負載,通過連續調控放電電流，實現設定值的恒流放電。在放電時，當蓄電池組端電壓、或單體電壓跌至設定下限值、或設定的放電時間到、或設定的放電容量到時儀器將自動停止放電,并記錄下所有有價值的、連續的過程實時數據。并兼容充電功能，在蓄電池電壓失壓或放電完成后或電池容量不足，作為充電源，提供恒流，恒壓，浮充三階段專業細化的充電階段模式給蓄電池充電，在充電時，當蓄電池組端電壓或單體電壓充至設定上限值、或設定的充電時間到、或設定的充電容量到時儀器將自動停止充電,并記錄下所有有價值的、連續的過程實時數據。該儀器放電功率大，體積小，重量輕，上位機數據管理軟件功能齊全，大大減少了蓄電池日常測試維護的工作量。為電池和UPS電源維護提供全面科學的檢測手段。

l 產品采用定制鎳鉻合金電阻器作為負載源：低阻值；能實現更大電流的放電，定制型外觀使功率密度更高。高精度；精度能控制在±0.001Ω內，作為負載源使放電過程更穩定。低溫度系數；受溫度系數影響小，環境適應能力強。耐電流沖擊；耐電流能力強，能快速響應大電流沖擊，放電過程更可靠。
l 智能芯片控制：放電過程智能控制，跟隨蓄電池電壓下降自動調整，保證恒流放電。單節蓄電池電壓實時采集，并以曲線方式展示，便于評估分析，同時智能分析電池電壓狀態，并作出評估�？稍O(shè)定多種門限閥值，智能判斷。
l 放電測試功能：在電池組脫離系統后利用智能假負載進行恒流或恒功率放電，或者利用智能假負載與用戶設備并接進行恒流放電。設定好放電電壓、放電電流、放電時間、放電容量等閥值等參數，測試儀便自動執行放電功能，并實時顯示放電電流、電池已放容量、整組電壓、單節電池電壓、放電時間等數據；放電測試過程中可對放電參數進行修改。當電池組達到終止放電電壓設定值、終止放電容量設定值、終止放電時間設定值、任一單體電池電壓低于終止單體電壓設定值或人為進行終止操作均可停止放電測試。
l 充電功能：嚴格按照蓄電池充電特性曲線進行自動充電，設計的充電模式是“恒流→（均充穩壓值）定壓減流→（自動判別轉為）涓流浮充”，本儀器具有充電速度快、充電還原效率高、無需人工值守、超長時間充電無過充電危險、確保蓄電池使用壽命等優點。
l 循環及活化功能：電池組脫離系統后，放電充電參數設置后，儀表開始工作，在電池組放電結束后，自動轉為充電功能，無需人為操作。
l 7英寸超大液晶觸摸屏。采用7英寸大尺寸高亮觸摸屏，分辨率1024x600，可直接在屏上進行點擊操作，簡單明了�？垢蓴_能力強。
l 采用LORA無線單體監測模塊（選配）：兼容2V/4V/6V/12V單體電壓監測。每個無線監測模塊可同時監測6個單體，相比每個模塊監測一只單體電壓方法，需要配置的模塊數量只是其1/6（48V只需4個監測模塊），讓無線模塊接線操作更加簡便。
l 單體模塊頻段設置：主機支持接受和修改多頻段無線單體監測模塊頻段，在同一機房使用多臺測試儀或近距離范圍內使用多臺測試儀采集單體模塊數據不會干擾。目前支持可設置最多1-10頻段接收。
l 電池充放電過程中，各單體電壓實時檢測和顯示主機屏幕上呈現出各單體電壓柱狀圖的變化軌跡，支持?jǐn)?shù)據表格顯示，還能自動實時呈現出電壓最高與最低的單體，幫助您快速分析單體變化的趨勢。
l 充放電曲線查看：可查看放電過程中電池組電壓、電流曲線。
l 內置多種充放電模板：儀器內置6組測試模板供選擇，測試更便捷�？勺孕袑�(duì)測試模板進行修改和調用。
l 數據轉存：主機配置U盤數據轉存，數據分析軟件可對數據進行解析，并支持報告生成，并支持在主機上修改測試數據名稱，便于客戶管理和識別測試數據。
l 放電模式多種選擇：主機標配支持恒流放電，恒功率放電，恒壓放電，三種放電模式，為客戶提供多種測試模式選擇，更好的檢測蓄電池性能。
l 補償放電功能測試：主機需開啟補償放電功能，開啟后內部負載會根據霍爾元件檢測到的電流值而自動減小，保證電池組恒流放電。主機顯示電流=電池組放電電流=主機內部放電電流+實際負載電流。（選配項，需配置外部電流鉗）
l 主從機模式并機測試：支持多臺主機一起并機使用。（選配項，需配置主從機通訊線）。
l 斷電續測功能：主機默認開放斷電續測功能，在放電，充電，循環活化測試過程中，市電斷電情況下，主機失去供電電源，當主機市電恢復供電電源情況下，主機會自動開始啟動斷電前測試狀態繼續測試，保證測試數據連續不中斷，保證測試過程完整，無需人員值守。
l PC控制：主機支持配置上位機軟件，由電腦端控制主機參數設置，啟動停止功能。
l 內阻測試:主機支持測試每一節單體電池內阻功能并支持系數修改，測得內阻值供客戶參考（需配備無線單體監測模塊）。
l 在線監測：主機支持在線監測功能，當主機開啟開啟該功能后，主機主界面增加“在線監測”主功能選項，進入該功能界面可對蓄電池組電壓，電流進行在線監測并記錄電流，電流，容量，時間數據并可生成報表，便于客戶判斷蓄電池健康狀態，（選配項，需配置單體模塊和電流鉗）。
l 預留RS485主機接口：電池單芯電壓采集。（擴展功能，默認不開放）
l 預留RS485從機接口：接受遠程控制。（擴展功能，默認不開放）
l 預留CAN通信接口：接收CAN信號輸入讀取。（擴展功能，默認不開放）


電源輸入	AC380V（ABCN+PE），頻率范圍為40－60Hz。
主機操作方式	觸摸屏
顯示屏	7寸TFT液晶屏，電阻觸摸屏，分辨率1024x600
數據通訊	RS485x1（默認不開放）
內部數據存儲	8Gbit  FLASH
電壓測量精度	±0.5%FS+0.1V
電流測量精度	±1%FS+0.1A
組電壓顯示精度	0.01V
組電流顯示精度	0.01A
放電電流控制精度	±1%FS
放電電壓范圍	10-630VDC
放電電流范圍	10-450V;0-50A 450-630V;0-30A
充電電壓范圍	40-630VDC
充電電流范圍	0-50A（最大功率20KW）
主機保護	過溫、過流、電流失控觸發停機保護
停機執行機構	高壓直流開關
反接保護	支持
異常保護	電源線掉電、主電纜掉電
過溫保護	電阻箱過溫85℃；散熱器過溫100℃
報警提示	液晶顯示+蜂鳴器。
安全測試
耐壓測試	交流輸入-機殼：2200Vdc 1min 交流輸入-機殼
	直流輸入-輸出：2200Vdc 1min 直流輸入-機殼
工作環境
散熱	強制風冷
溫度	工作溫度范圍：-5~50℃；貯藏溫度：-40~70℃
濕度	相對濕度0~90%（40±2℃）
海拔	額定海拔2000米
