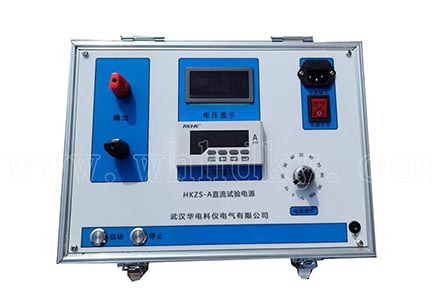

一、HKZS-A直流試驗電源產品概述
1.用途
       HKZS-A直流試驗電源，我公司自行研制開發的測試設備，它集國內外同類產品的優點于一身，采用數控技術，抗干擾能力強，和上一代產品相比，由于采用低功耗、大容量的變流器，具有輸出功率大，體積小，重量輕等優點。主要用于熱繼電器，電動機保護器，接觸器，斷路器，空氣開關，開關柜，保護屏校驗。

2.主要功能

• 采用美觀大方的PVC面板
• 內置數顯電流表便于直接讀數
• 測量精度高         0.5級
• 功率大、體積小、帶負載能力強
• 測試精度高


3.主要技術指標
（1）名稱：HKZS-A直流試驗電源。
（2）環境組別：屬GB6587.1-86《電子測量?jī)x器環境試驗總綱》中的Ⅲ組儀器（即可在室外環境使用）。
（3）輸入電壓： AC220V ±10%
（4）額定容量：5KVA
（5）最高輸出直流電流值：20A。
（6）最高輸出直流電壓值：250V。
（7）輸出調節方式：0～250V   最大負載電流20A。

二、HKZS-A直流試驗電源操作方面
（1）接線完畢后，應檢查一遍，看看是否有接線錯誤，接插件是否接觸良好。
（2）測試過程中，如有打火，以及開機時無任何顯示等異常現象，應立即關閉
     電源并重新檢查接線。
（3）在實際接線時，電流輸出端子應形成回路,不然儀器將不會輸出電流。
（4）本升流器帶隨機輸出導線;輸出外接銅導線按10A/mm2選擇。(標配為二根1米測試線)
該設備容量是按5分鐘短時工作設計，如用于批量試驗，工作時間應小于2.5分鐘 。

三、工作原理
1.原理框圖（略）

2. 工作原理

（1）儀器測量線路包括一路電流測量回路和一路電流測量回路。（可按要求增加電壓測試）可擴展伏安特性功能。
（2）電流測量回路包括微電流零阻抗CT、程控放大電路和采樣電路。
（3）電壓測量回路包括PT隔離信號采集電路，程控放大電路和采樣電路。
（4）由16位單片機運用計算機數字化實時采集方法，通過測量電壓信號幅值，根據電壓比例關系，可推算出高壓測電壓值，通過測量電壓信號幅值與設定電壓值進行比較實現自動計時的功能，根據電流比例關系，可計算出設備輸出的電流大小，通過測量電流／電壓信號幅值與設定值進行比較實現過流保護的功能。
四、面板說明（略）
五、操作說明
1、電源線接通前，首先將“電流調節”手柄逆時針調至零位。
2、接線方式:直流輸出正負極不要接錯
3、電源接通后，合上“電源開關”，按下“啟動”按鈕,再順時針轉動“電流調節”手柄，調出需要的輸出電壓，電流。
4、實驗完畢按下“停止”按鈕，設備自動歸零
5、斷開電源開關
六、安全注意事項
（1）為了操作人員及儀器的安全，確保儀器接地良好。
（2）試驗準備時最先接好地線，工作完畢時，最后拆除接地線。
（3）儀器與試品連接時,注意檢查各個接線是否錯誤,以免因接線錯誤造成設備損壞。
（4）設定過流保護的電流值最大應不超過儀器額定輸出電流值。
（5）在通電情況下，不得插拔任何接線。
七、運輸與保養
1.運輸
本產品運輸時必須進行包裝，包裝箱應用木箱，包裝箱內應墊有泡沫等防震層。包裝好的產品，應能經公路、鐵路、航空運輸。運輸過程中不得置于露天車箱，倉庫應注意防雨、防塵、防機械損傷。
2.儲存
儀器應儲存在環境溫度-40℃～60℃，相對濕度不超過85%，通風，無腐蝕性氣體的室內。放置時不應緊靠地面和墻壁。
3.防潮
在氣候潮濕的地區或潮濕的季節，本儀器如長期不用，要求每月開機通電一次（約二小時），以使潮氣散發，保護電子元器件。
4.防曝曬
儀器在室外使用時，盡可能避免或減少陽光對顯示屏的直接曝曬,不可以放在特潮濕的倉庫.
