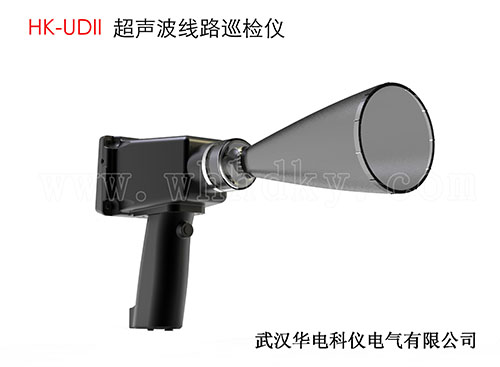

超聲波線路故障巡檢儀產品簡介

一、HK-UDII超聲波巡檢儀產品概述
        超聲波巡檢儀是通過采集電力線路、臺區設備異常超聲波信號并經過軟件分析來診斷電力線路故障隱患的檢測儀器，此儀器是在不停電的狀態下實現判斷故障隱患的位置和故障類型。儀器通過超聲波探測器（超聲波傳感器）采集超聲波異常信號后，傳輸?shù)街鳈C(jī)，同時通過主機內置的分析軟件準確診斷出故障隱患類型及嚴重等級，并轉換為可聽聲音信號及波形輸出，幫助巡檢人員準確發現線路故障隱患，預防惡性故障的發生，避免了不必要的停電，提高了供電可靠性，同時也提高了巡檢人員工作效率和降低了巡檢人員勞動強度。

產品別稱：超聲波局放巡檢儀、配網線路巡檢儀
二、HK-UDII超聲波巡檢儀技術規范

技術參數
測量范圍	-10-70dB
測量精度	±1dB
分辨率	1dB
靈敏度	最高可檢測100pC以上放電量(不小于10cm)
信息輸出	TFT液晶	320×240，真彩ＴＦＴ，支持觸控
	耳機接口	3.5mm插孔、標配16Ω降噪耳機
	USB接口	U盤  標配容量4G
有效距離	電壓等級	檢測距離
	10KV	15m
	35KV	35m
	110KV	51m
顯示模式	實時模式、瞬時模式、峰值保持
存儲模式	數據DAT；音頻WAV
使用條件	環境溫度		-10～+50 ℃
	相對濕度		≤90％ RH
外觀參數	體 積		353*190*90（mm）
	重 量		約0.6KG
技術指標
信號轉換器	靈敏度:-70dB ；光束發散角:72°； 電容:1900pF ； 輸入電壓:10VAC ；接收中心頻率:40kHz
錄音	WAV格式；能錄48KHz采樣率的音頻。默認支持錄音12秒
溫濕度	溫度：-40～120℃ ±0.5℃ ，濕度：0～100%RH ±4.5%RH
GPS	具有高達 50 個的并行通道，快速搜星；采用無源陶瓷天線，可直接接收 GPS 衛星信號；配備IPX接口，可擴展有源天線，適合車載時使用。冷啟動僅需27S
存儲容量	支持最大4G存儲；可儲存達40K組數據
CPU	采集速度：10K每秒；采集精度：16位AD
顯示屏	3.5寸；觸控屏；分辨率：320*240
系統電源	DC3.7V鋰電池；容量約8000mAH；全載運行，可持續供電8小時；正常工作運行12小時；低功耗工作運行20小時；關機狀態下功耗40uA

三、應用范圍
                電力                                      通信

              鐵路                                     礦山

                  水利                                    煤炭





四、產品主機結構
1、觸控顯示屏：供用戶人機交互
2、USB接口：供U盤存儲使用
3、充電孔：支持DC5V充電，支持移動電源
4、GPS天線：為增強ＧＰＳ接收信號能力
5、智能鍵：支持儀器開機、關機、狀態鎖定功能
6、鋰電池：為系統提供電源
7、瞄準器：用于準確定位被檢測位置
8、信號轉換器：信號采集轉換
9、圓臺接收器：輔助信號采集
10、耳機孔：輸出可聽聲音信號
