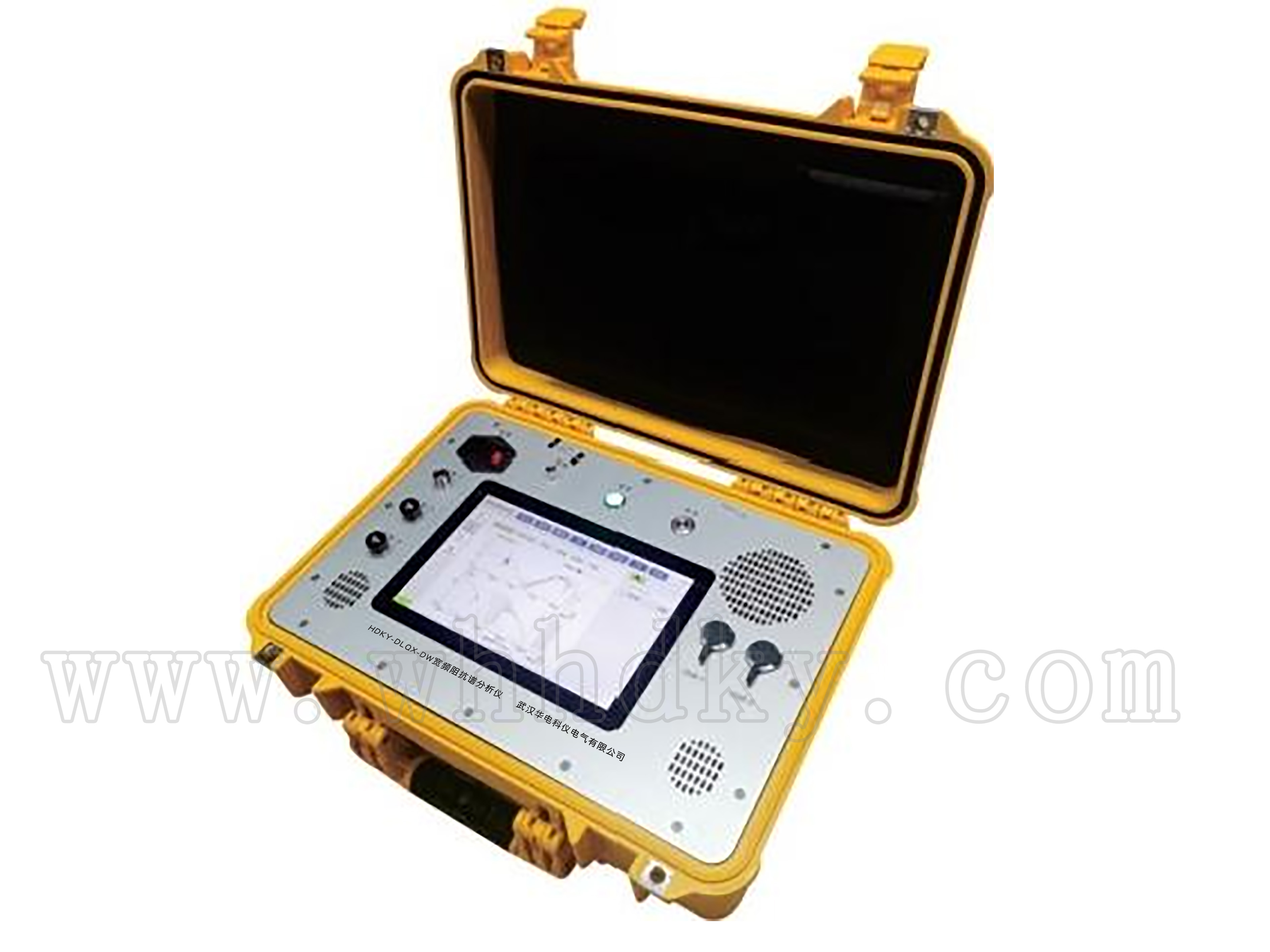

電纜寬頻阻抗譜分析儀是 一款緊湊、便攜的電纜局部狀態診斷和缺陷定位設備。不論在實驗室環境還是現場復雜的電磁環境，儀器都能以極高的精度，快速、無損地完成測試，顯著減少停電時間。
測試時儀器向被測電纜注入一組高頻正弦交流電壓信號。高頻電壓信號產生的電磁波在電纜傳播時遇到非均勻介質會產生反射電壓，通過時頻轉換算法對頻率-反射電壓幅值進行處理即可得到電纜每個區域的波阻抗特征。
基于C語言平臺開發的測試軟件使電纜測試與診斷過程更加簡潔、迅速。測試前只需簡單設置少量參數，即可開始測量。智能定位輔助功能可向用戶直觀地表明缺陷的具體位置及嚴重程度。

1．浸水、高阻、機械損傷、局部老化、斷路、短路 等缺陷與故障的精準定位；
2．適用于低壓配電電纜、無鎧電纜、輸電電纜、低 壓直流電纜等多種不同類型電纜的測試；
3．階躍響應、脈沖響應、脈沖幅值三種顯示方式； 多維度呈現故障特性；
4．9kHz-4.5GHz  寬頻段測量，最高140dB 動態范圍，卓越的探測靈敏度；
5．特征分析與對比分析柱狀圖提供直觀的狀態結果。

1．無損、非侵入、非破壞的低壓測試技術；
2．寬頻帶、低衰減技術顯著提升早期缺陷識別分辨力 ；
3．最高140dB 動態范圍，行業領先的測量精度；
4．測試速度快，快速模式10秒/相，精準模式2分鐘/相 ；
5．軟件界面直觀，分析簡易；
6．適用與不同電壓等級的輸配電電纜、直流無鎧 電纜、特種低壓電纜等設備..

技術參數	200/230標準版*	1000/1030高級版	2000/2030專業版
頻率范圍**	100kHz～100MHz	9kHz～1GHz	9kHz～4.5GHz
最大輸出功率	OdBm	+10 dBm	+14 dBm
動態范圍***	85 dB	115 dB	140 dB
測試端口數量	1/3	1/3	1/3
頻率精度	2ppm	7ppm	7ppm
測試速度	1000點/秒	10000點/秒	10000點/秒
最大掃頻點數	10000點	50000點	100000點
電纜長度范圍	10m～100km	1m～200km	1m～300km
定位精度	全長的±0.5%	全長的±0.1%±10cm	全長的±0.1%±10cm
被測試品類型	帶屏蔽的電纜	帶屏蔽的電纜 無屏蔽電纜  特種低壓電纜 電纜外護套	帶屏蔽的電纜 無屏蔽電纜 特種低壓電纜 電纜外護套
顯示方式-原始數據	反射系數 波阻抗	反射系數 波阻抗	反射系數 波阻抗
顯示方式-結果分析	脈沖響應 脈沖幅值	階躍響應 脈沖響應 脈沖幅值	階躍響應 脈沖響應 脈沖幅值
分析功能	特征分析	特征分析 對比分析 帶寬調節分析	特征分析 對比分析 帶寬調節分析
供電方式	電池供電	交流電源	交流電源
尺吋	220mmx200mmx80mm	500mmx400mmx188mm	500mmx400mmx188mm
重量	5kg	8.8kg	10kg
