變電站站用交流系統為變電站一次與二次設備進行電源供應，是保證變電站可靠供電不可或缺的環節，發生異常情況會直接影響到正在運行設備的正常使用。而站用交流系統絕緣故障將會給站內交流供電帶來重大的安全隱患，因此對站用交流系統剩余電流進行監測非常重要。

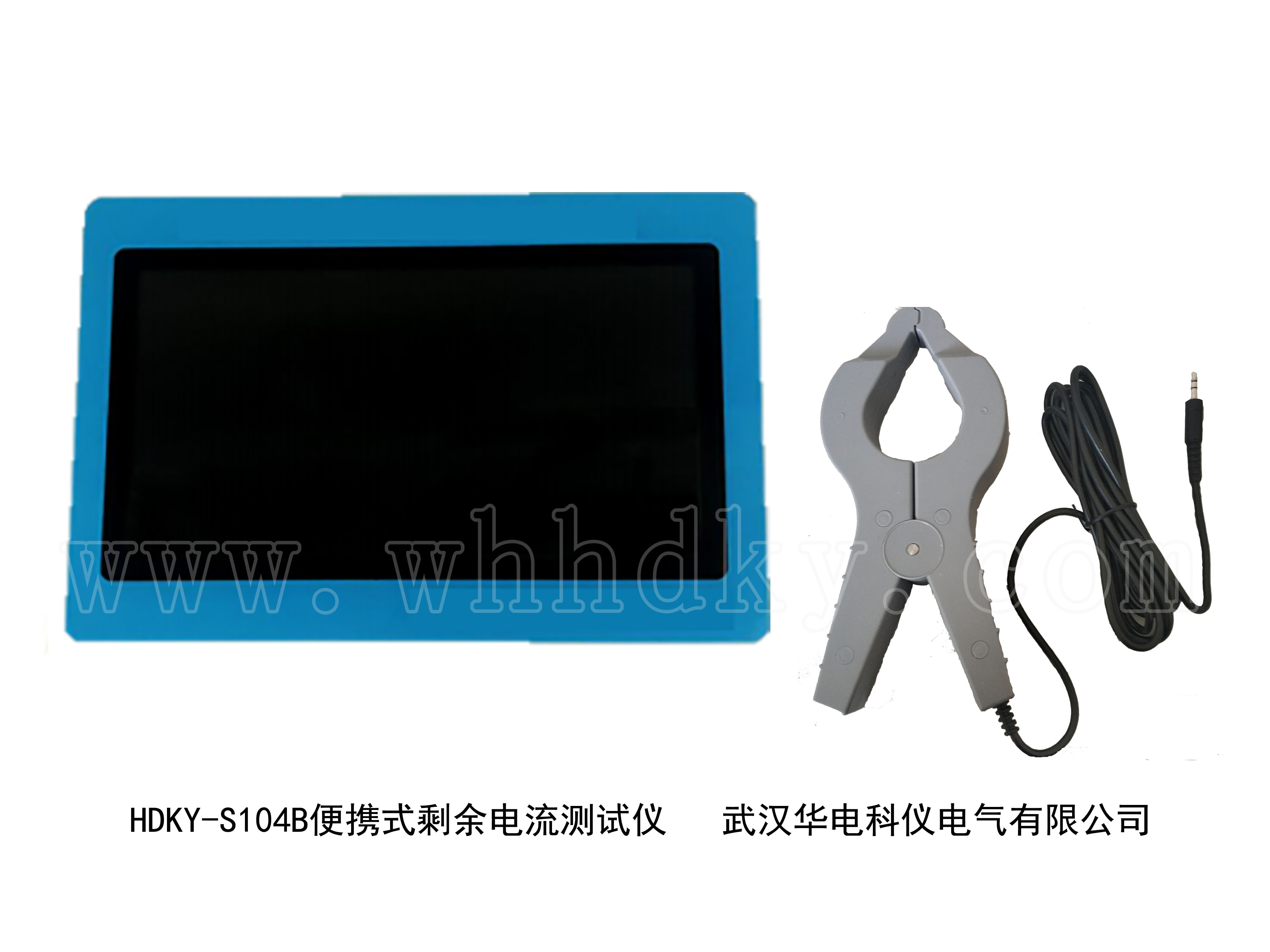

為此我們研發了一款便攜式剩余電流合成測試儀，通過檢測交流回路的剩余電流，從而判斷系統是否存在絕緣故障，該設備由主機、剩余電流鉗組成，該設備為便攜式，可以快速檢測各交流饋線的剩余電流，可幫助運維人員快速定位出故障回路，大大縮短了交流絕緣故障的查找時間，保證了站內交流供電系統的可靠性。
該裝置不僅適用于單相交流回路的剩余電流監測，也適用于三相交流回路的剩余電流監測，對于三相交流回路相線和零線不在一起的回路，可通過系統回路配置來實現各種復雜的三相交流回路的剩余電流監測。

1、 可以實時檢測4路交流電流及波形曲線顯示；
2、 可以對4路電流進行矢量合成并顯示波形曲線和電流有效值；
3、 可以對需要合成的電流鉗表進行配置，可任意合成1-4個電流鉗表的數據；
4、 測試過程中可以隨時暫停、啟動，對重點數據進行觀察分析；
5、 可以對檢測的數據進行完整保存和歷史記錄查看分析；
6、 本裝置硬件設計采用最新推出的高性能ARM處理器，其高速的處理與運算能力為裝置復雜的算法提供有力的支持。軟件設計采用了嵌入式操作系統，使裝置功能分配更加合理，響應速度更快，運行更加穩定；
7、內置大容量鋰電池，無需另外提供電源，使用方便，經久耐用；
8、體積小、重量輕、操作簡單、攜帶方便。

1、電流測量范圍：0-20000mA；
2、電流監測分辨率：1mA；
3、電流測量精度
非合成電流測量精度：Izd≤1000mA：2％±5dgt;Izd＞1000mA：1％±5dgt；
合成電流測量精度：Izd≤1000mA：2%±10dgt;Izd＞1000mA：1%±5dgt；
4、可接電流鉗表數：1-4個；
5、同時顯示波形曲線數：4條；
6、電流波形顯示點數：256；
7、電流曲線顯示時長：160mS；
8、數據存儲條數：4000條，每條數據含4條曲線；
9、電源：內置12V大容量鋰電池。
