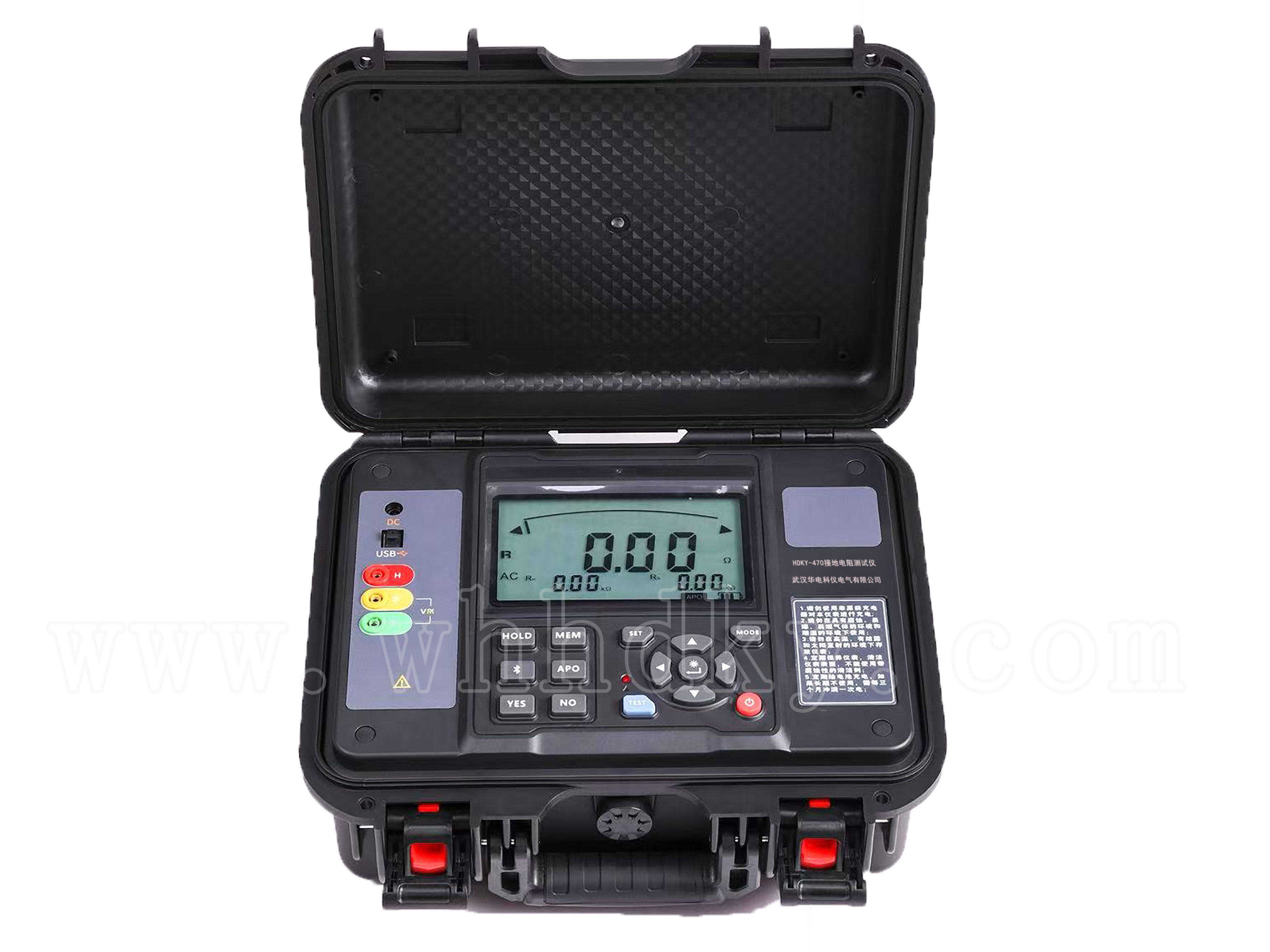

多功能接地電阻測試儀又叫接地電阻測試儀。其集合多種測量方法于一體的高級接地電阻測試儀。通過微處理器控制3線法和簡易2線法測量接地電阻測試。廣泛應用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。儀表具有測試精準、快速、簡捷、穩定可靠等特點。
多功能接地電阻測試儀由微處理器控制，可精準檢測接地電阻、接地電壓和直流電壓。其使用了快速濾波技術可將干擾減至最小。同屏顯示輔助電極的電阻值，方便判斷由于環境因素帶來的測量誤差，便于更準確測量接地真實阻值。同時存儲500組數據，通過藍牙連接手機APP，或通過USB連接電腦上位機，實現無線或有線遠程測量、讀取歷史數據、導出報表分析等功能。具有數值保持及智能報警提示等獨特功能。
多功能接地電阻測試儀由主機、上位機軟件、手機APP軟件、測試線、USB線、充電器、接地針組成。



1. 各模式量程、精度、分辨率表

測量功能	測量范圍	精度	分辨率
二三線法測量接地電阻(Re)	0.00Ω～19.99Ω	±1.5%rdg±7dgt	0.01Ω
	20.0Ω～199.9Ω		0.1Ω
	200Ω～1999Ω		1Ω
	2.00kΩ～19.99kΩ		10Ω
交流電壓	0.000～9.999V	±1.5%rdg±50dgt	0.001V
	10.00～99.99V		0.01V
	100.0～750.0V		0.1V
直流電壓	0.000～9.999V	±1.5%rdg±50dgt	0.001V
	10.00～99.99V		0.01V
	100.0～999.9V		0.1V
溫度特性	溫度特性：  使用溫度范圍內加上測試精度×0.1/℃。(18℃到28℃以外) 例如8℃時：±0.2%rdg±10dgt(基本精度)+0.1×10(溫差)×（0.2%rdg+10dgt） = ±0.4%rdg±20dgt


注：1. 基準條件：Rh Rs<100Ω時的精度。
工作條件:Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ
2.取決于R的測量精度而定,π=3.14, a:0.1 m～100.0m；

2. 一般規格

環境溫度濕度	23℃±5℃，75%rh以下
干擾電壓	＜20V（應避免）
干擾電流	＜2A（應避免）
測R時電極間距	a＞5d
電    源	11.1V鋰電池（內置）滿電在交流電阻模式下可以連續測量1000以上次
背    光	可控背光，適合昏暗場所使用
測量方式	三線法測量、簡易二線測量接地電阻
測量方法	二三線法測量：變極法，測量電流42.0mA Max 接地電壓：平均值整流(S-E接口間) 直流電壓：平均值整流(S-E接口間)
測試電壓波形	正弦波
測試頻率	128Hz
開路測試電壓	AC 36V Max
顯示模式	大尺寸高清段碼LCD屏
儀表尺寸	長寬高：380mm×310mm×153mm
測 試 線	3條：紅色15m，黃色10m，綠色5m各1條
簡易測試線	2條：紅色1.5m，綠色1.5m各1條
輔助接地棒	2根：φ10mm×200mm
測量時間	對地電壓：約3次/秒 接地電阻：約10秒/次
USB接口	具有USB接口，存儲數據可以通過軟件上傳電腦
藍牙連接	有，可以進行手機實時監控，數據讀取等功能
通 訊 線	USB通訊線1條，長1.5m
數據存儲	500組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿
數據查閱	查閱數據時“MR”符號指示
溢出顯示	超量程溢出時“OL”符號指示
輔助接地測試	具有輔助接地電阻值測試功能，0.00Ω～20.0kΩ(Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ)
報警功能	測量值超過報警設定值時發出報警提示
自動關機	“APO”指示，開機15分鐘（默認）后自動關機
功    耗	待機：95mA Max(背光關閉) 115mA Max(開啟背光)
	測量：190mA Max(背光關閉) 205mA Max(開啟背光)
質    量	儀表：3200g(含電池)
	測試線：850g(含簡易測試線)
	輔助接地棒：425g(2根)
工作溫濕度	-10℃～40℃；80%rh以下
存放溫濕度	-20℃～60℃；70%rh以下
過載保護	測量接地電阻： H-E、S-E各端口間AC 280V/3秒
絕緣電阻	20MΩ以上(電路與外殼之間500V)
耐    壓	AC 3700V/rms(電路與外殼之間)
電磁特性	IEC61326(EMC)
適合安規	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)；IEC61010-031； IEC61557-1(接地電阻)； JJG 366-2004(接地電阻表)；
