可對各類型電壓、電流、頻率、功率、阻抗、諧波、差動、同期等繼電器以手動或自動方式進行測試，
      可模擬各種故障類型進行距離、零序保護裝置定值校驗和保護裝置的整組試驗。
      支持多種聯機方式，可通過 RS232 串口、RJ45 以太網接口、無線 WIFI三種方式控制測試儀
可自動掃描微機和數字型變壓器、發變組差動保護比率制動曲線，是保證電力系統安全可靠運行的一種重要測試工具。

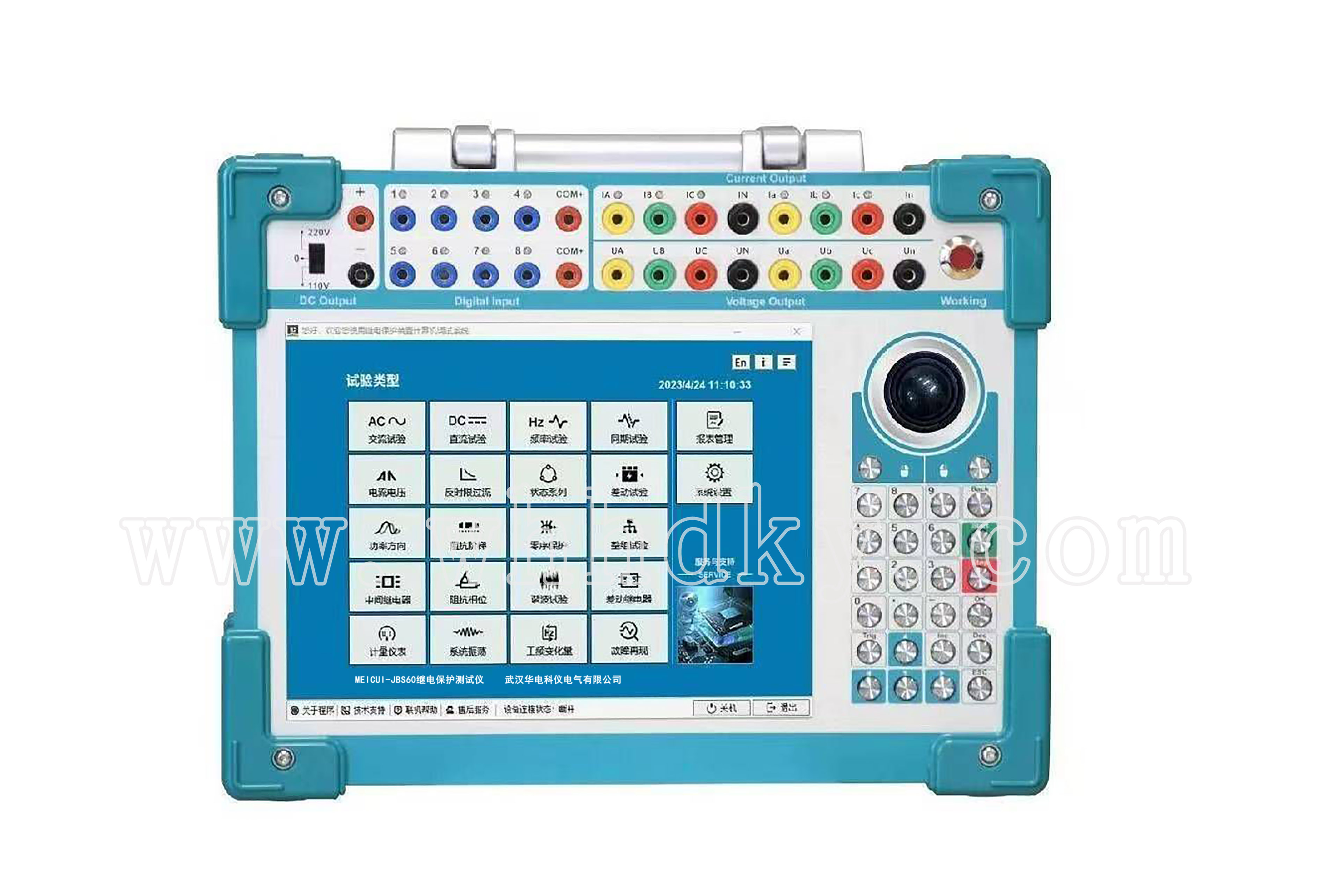

      可單機獨立運行，亦可聯接筆記本電腦運行的先進結構，主機內置新一代高速數字信號處理器微機、真16位DAC模塊、新型模塊式高保真大功率功放，自帶10.4’液晶顯示器以及靈活方便的無線鼠標，支持脫機操作，體積小巧，便于攜帶。具有強大的操作功能。支持7路D/A，4U+3I同時任意輸出方式，所有電壓、電流相均可同時帶載輸出，既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具。

電壓電流輸出靈活組合  輸出達4相電壓3相電流，可任意組合實現常規4相電壓3相電流型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。
操作方式  裝置直接外接筆記本電腦或臺式機進行操作，方便快捷，性能穩定。
新型高保真線性功放  輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。
高性能主機  輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。
軟件功能強大  可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。可方便進行三相差動保護測試。
具有獨立專用直流電源輸出  設有一路110V及220V專用直流電源輸出。
接口完整  裝置帶有USB通訊口，可與計算機及其它外部設備通信。
完善的自我保護功能  散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。
側面板安裝有電源過壓指示的蜂鳴報警功能。

（1）工作溫度：-10℃～+50℃
（2）工作濕度：≤85％RH，無凝露
（3）裝置工作電源：AC 220V±10%，50／60Hz
（4）體積：360×28×135(mm)
（5）重量：13kg

2.1 額定數據

電   流   輸   出	交     流	相電流輸出（有效值）              0-40A / 每相 三并電流輸出（有效值）            0-120A 相電流長時間允許工作值（有效值）  10A / 每相 相電流最大輸出容量                420VA 三并電流120A時最大容量           900VA 三并電流120A時允許工作時間       10s 頻率范圍（基波）                  20-1000Hz 諧波次數                          1-20 次
	直流	相電流輸出                        0-±10A/每相，0～±30A/三并 最大輸出負載電壓                  20V
電   壓   輸   出	交   流	相電壓輸出（有效值）              0-120V 線電壓輸出（有效值）              0-240V 相電壓 / 線電壓輸出功率           80VA / 100VA 頻率范圍（基波）                  20-1000Hz 諧波次數                          1-20次
	直 流	相電壓輸出幅值                    0-±160V 線電壓輸出幅值                    0-±320V 相電壓/ 線電壓輸出功率            70VA / 140VA
開關量輸入 （10路）		空接點                            1-20mA，24V 電位接點輸入      “0”：0 - +6V；“1”：+11V - +250V
開關量輸出 （8對）		空接點接點        DC：220V／0.2A；AC：220V／0.5A
時間測量		測量范圍                          0.1ms – 9999s


2.2 輸出及測量精度

額 定 范 圍 內 精 度	電 流	交流相電流                   <0.2%±0.1％FS（FS為滿量程值）  交流大電流端子輸出           <0.2%±0.1％FS  直流電流                     <0.5%±0.1％FS
	電 壓	交流電壓                     <0.2%±0.1％FS（FS為滿量程值） 直流電壓                     <0.5%±0.1％FS
	其 它	頻率精度（50Hz時）           <0.001Hz±0.1％FS（FS為滿量程值） 相位精度             　      <0.5° 諧波失真度                   <0.5% 時間測量精度                 <0.1ms
