HKXZ-270kVA/270kV變頻串聯諧振試驗裝置簡述
被試品對象及試驗要求
1、110kV/300mm2電纜200米的交流耐壓試驗，電容量≤0.0294uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。
2、110kVGIS開關（8個間隔）的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過184kV，試驗時間1min。
3、110kV/180MVA主變中性點的交流耐壓試驗，電容量≤0.025uF，試驗頻率45-65Hz，試驗電壓不超過80kV，試驗時間1min。
4、110kV母線（50m）的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過265kV，試驗時間1min。
工作環境
1. 環境溫度：－150C –45 0C;
2. 相對濕度：≤90%RH;
3. 海拔高度: ≤3000米；
1、額定容量：270kVA；
2、輸入電源：單相220或三相380V電壓，頻率為50Hz；
3、額定電壓：135kV；270kV；
4、額定電流：2A；1A；
5、工作頻率：30-300Hz；
6、裝置輸出波形：正弦波
7、波形畸變率：輸出電壓波形畸變率≤1%；
8、工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
9、溫 升：額定負載下連續運行60min后溫升≤65K；
10、品質因素：裝置自身Q≥30(f=45Hz)；
11、保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
12、測量精度：系統有效值1.5級；
HKXZ-270kVA/270kV變頻串聯諧振試驗裝置系統配置及其參數

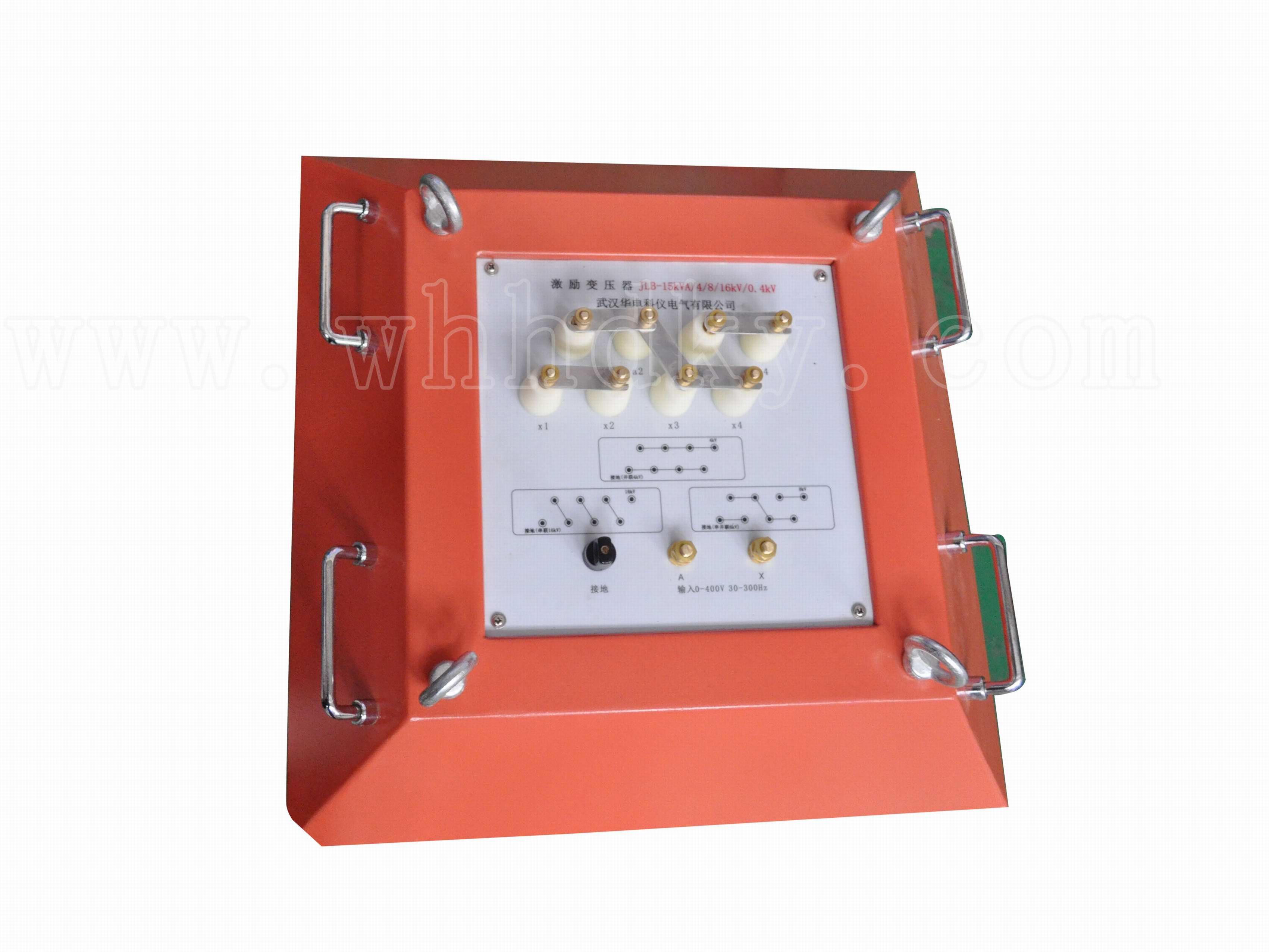

1. 激勵變壓器JLB-15kVA/4/8/16kV/0.4kV 1臺
1. 額定容量：15kVA；
2. 輸入電壓：0-400V，單相；
3. 輸出電壓：4/8/16kV
4. 結 構：干式；
5. 重 量：約58kg；

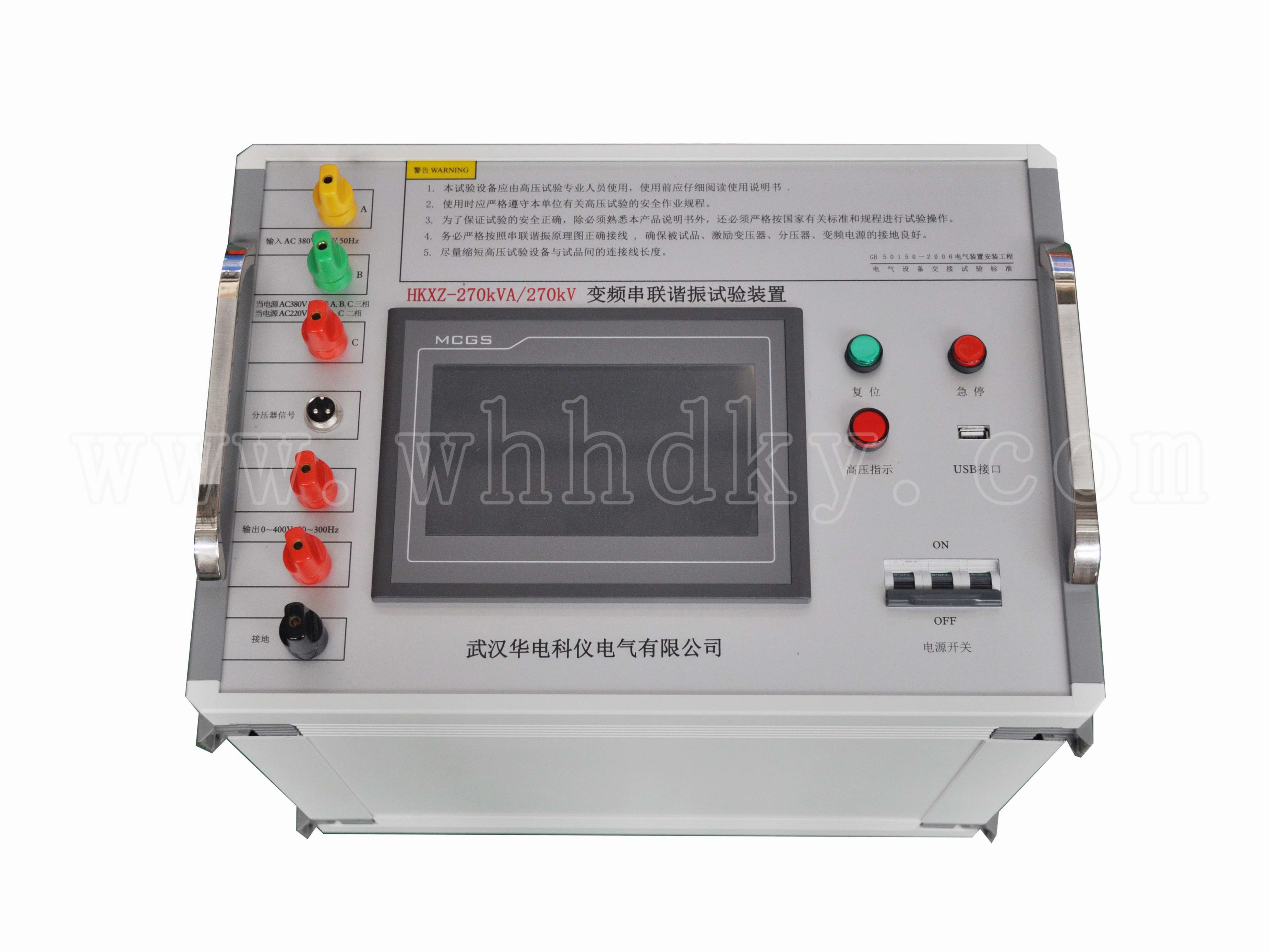

2. 變頻電源HKXZ-15kW/220/380V 1臺
a) 額定輸出容量：15kW
b) 工作電源： 220/380±10%V（單/三相），工頻
c) 輸出電壓：0 –400V，單相，
d) 額定輸入電流：37.5A
e) 額定輸出電流：37.5A
f) 電壓分辨率： 0.01kV
g) 電壓測量精度：0.5%
h) 頻率調節范圍：30 – 300Hz
i) 頻率調節分辨率：≤0.1Hz
j) 頻率穩定度：0.1%
k) 運 行時 間：額定容量下連續60min
l) 額定容量下連續運行60min元器件最高溫度≤65K;
m) 噪 聲 水 平：≤50dB
n) 可實現以下功能
1）變頻電源的放置為縱向和橫向，特別適合現場操作及觀察；
2）內外部具備特殊減震橡膠支撐腳和保護鋁箱，可有效減緩運輸中的顛簸震動和吊裝時的沖擊。保證了變頻電源的長期穩定性和可靠性；
3）參數顯示：觸摸或外接鼠標大屏幕液晶界面顯示系統可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、操作模式切換、電容，電感，頻率互換計算、參數查詢等, 還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性；
4）參數設置：大屏幕觸摸液晶彩屏和外接鼠標直接完成各種參數的設置，可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗?zāi)Ｊ�、電容電感頻率互換計算、參數設置提示以及幫助等參數進行設置或選擇；
5）試驗?zāi)Ｊ剑河|摸屏和外接鼠標操作，有全自動、半自動、手動三種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等；
6）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能；
7） 數據存儲功能：試驗結果保存（手動保存）、打印、上傳、回查等
① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態�？蓪�(shù)保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄；
② 數據查詢：可將已保存的試驗結果數據顯示到屏幕上，同時具有USB接口，可將數據輸出打印或利用設備所攜帶打印機打�。唬ㄈ艨蛻粲写诵枨�，須在合同中予以特別明示確定）
8）自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0%；
9）調頻范圍及頻率分辨率均可設定：調頻范圍可設為30～300Hz、45～100Hz、200-300Hz、按需設置，可加快調諧過程；頻率分辨率根據需要，可預設為0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在調諧效率與調諧精準度之間取得優化平衡；
10）頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；
P）重 量：約15kg；

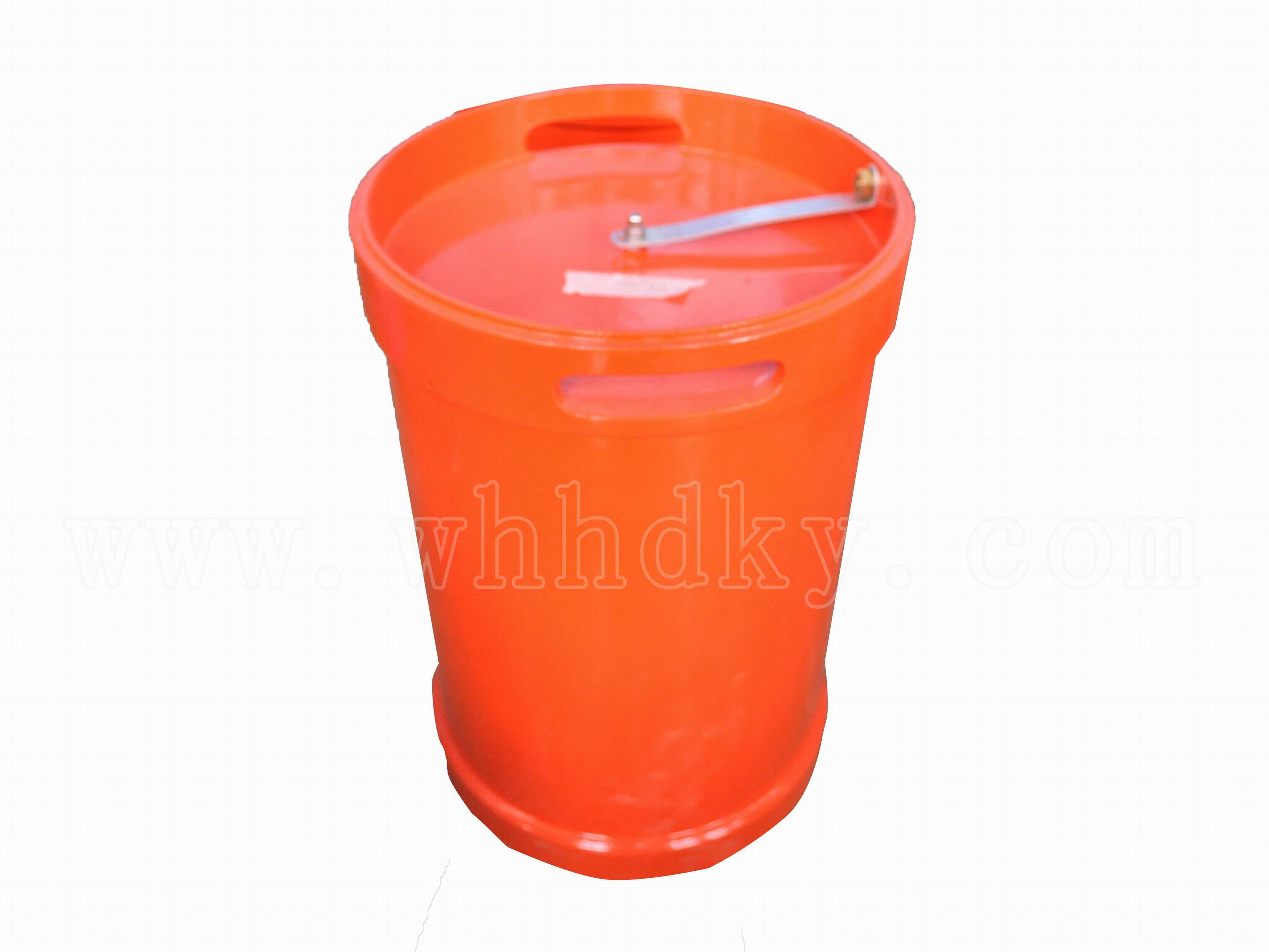

3.高壓電抗器DK-45kVA/45kV 6節
a) 額定容量：45kVA;
b) 額定電壓：45kV；
c) 額定電流：1A；
d) 電 感 量：113H/單節；
e) 品質因素：Q≥30 (f=45Hz)；
f) 結 構：干式；
g) 重 量：約50kg；

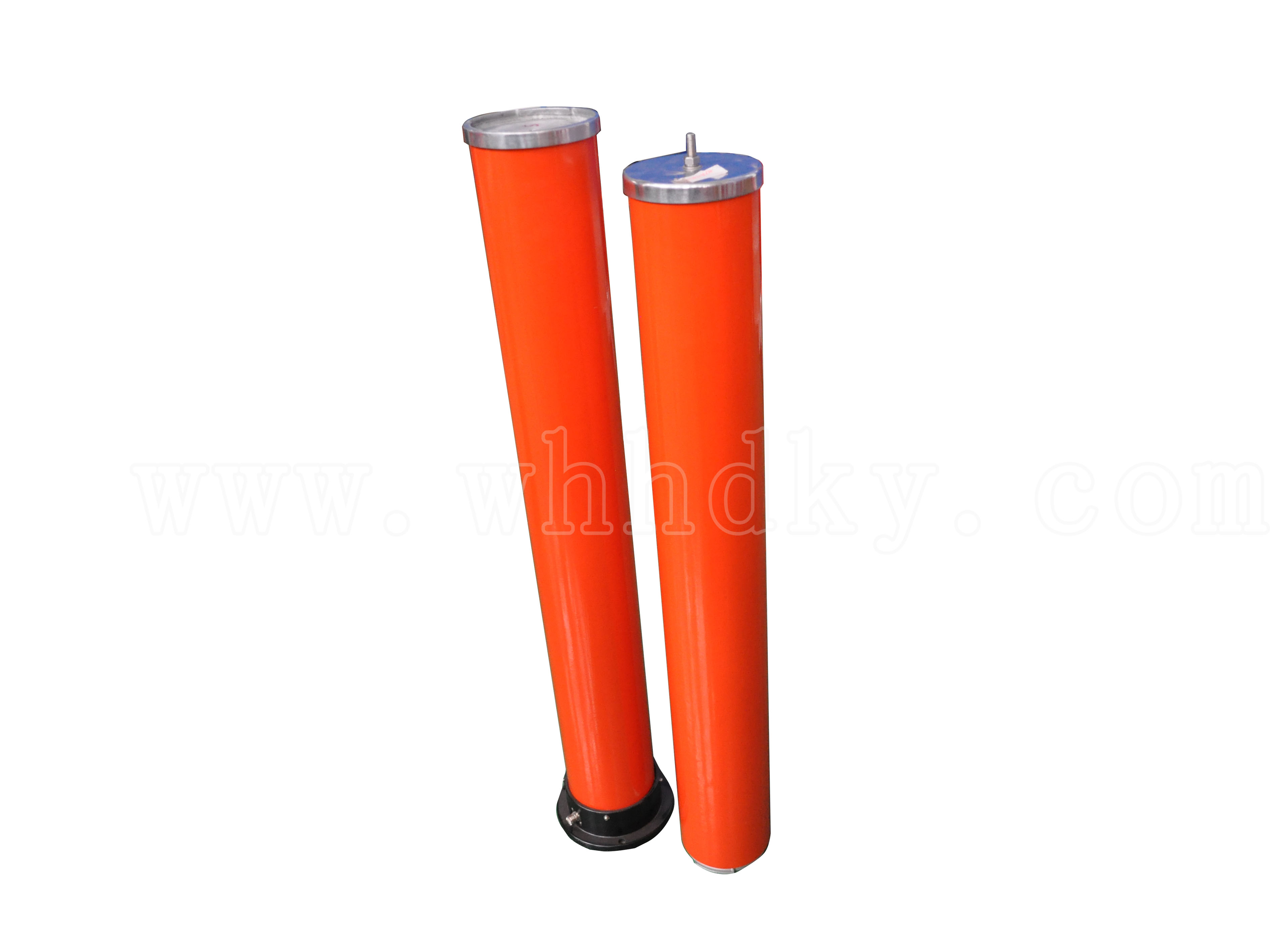

4.電容分壓器FR-270kV/500pF 1套
a) 額定電壓：270kV；
b) 高壓電容量：500pF
c) 介質損耗：tgσ≤0.5%；
d) 分 壓 比：3000：1
e) 測量精度：有效值1.5級;
f) 重 量：約26kg；
