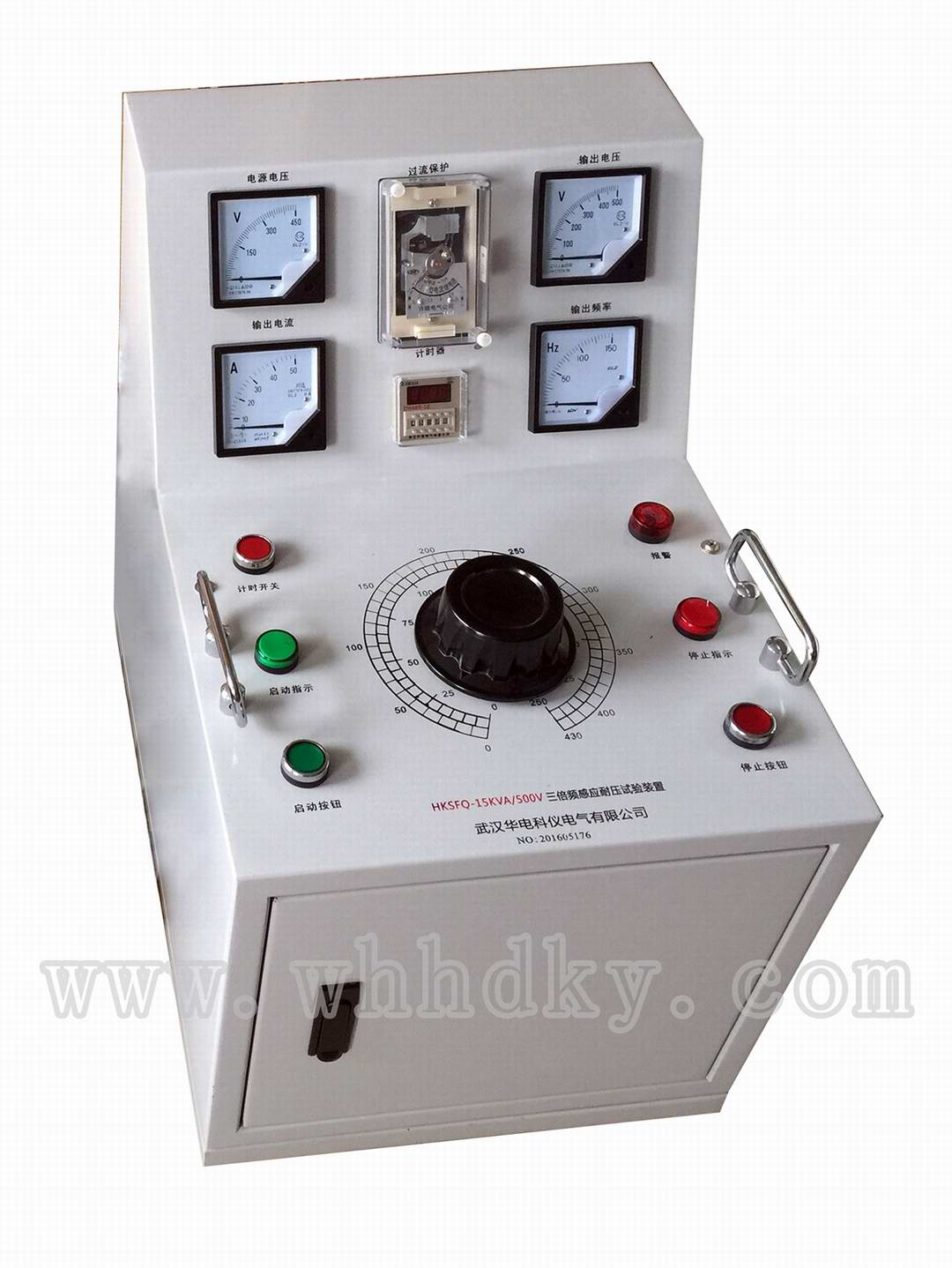

HKSFQ系列三倍頻絕緣測試儀規格索引
|
規格 |
5/300 |
10/300 |
10/500 |
15/600 |
|
輸出電壓（KV） |
300 |
300 |
500 |
600 |
|
輸出容量（KVA） |
5 |
10 |
10 |
15 |
HKSFQ系列三倍頻絕緣測試儀是我公司根據中國標準《GB311-61》和原水電部1985年1月發布的《電氣設備預防性試驗規程》，為滿足電力系統對高壓互感器倍頻感應耐壓試驗設備的要求而設計的，廣泛用于電力系統35-220kV等級串激式電壓互感器的交流耐壓試驗，以考核互感器的主、從絕緣強度，同時也可對電機及小型變壓器的繞組進行感應試驗；也可作為短時運行的150Hz電源用。
常用的配置選型：
|
常用規格 |
適用范圍 |
|
HKSFQ-5KVA/300V |
適用于10KV系統電壓互感器的交流感應耐壓試驗 |
|
HKSFQ-10KVA/500V |
適用于35KV系統電壓互感器的交流感應耐壓試驗 |
|
HKSFQ- 15KVA/500V |
適用于110KV系統電壓互感器的交流感應耐壓試驗 |
HKSFQ系列三倍頻絕緣測試儀技術指標：
|
輸入電壓 |
三相380V |
50Hz |
正弦波 |
|
輸出電壓 |
0-300V |
150Hz |
波形失真≤5% |
|
輸出容量 |
10kVA |
||
|
空載運行時間 |
≤5分鐘 |
||
|
負載運行時間 |
40~60S |
||
