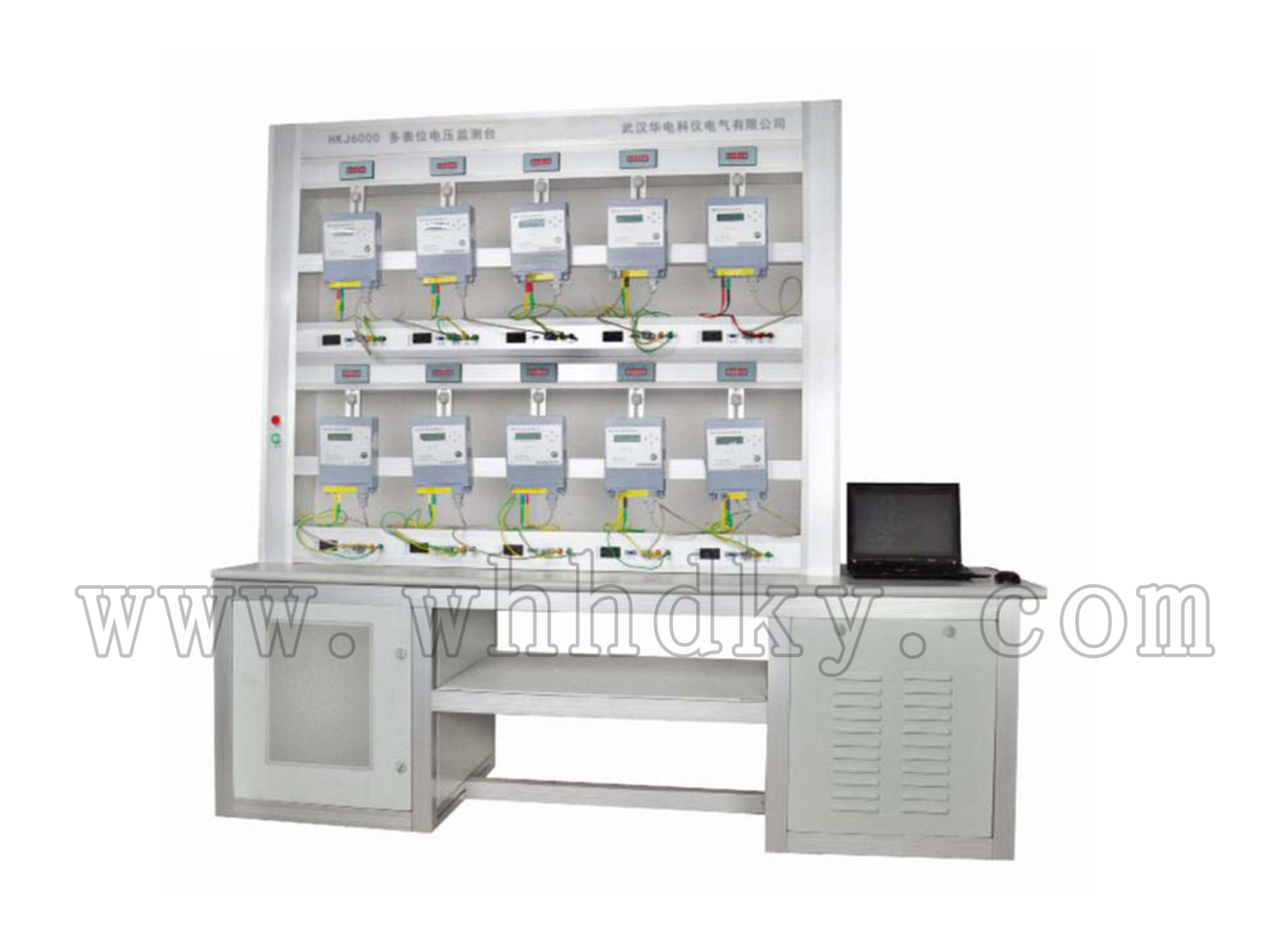

HKJ6000（0.05級）多表位電壓監測臺產品簡介
HKJ6000（0.05級）多表位電壓監測臺是參照Q/GDW1817－2012《電壓監測儀檢驗規范》中有關精度測試的要求而設計的裝置。
表的核心技術是采用數字信號處理器（DSP）和16位高速模數轉換器構成的0.05/0.1級工頻交流數據采集器，源的信號部分也采用DSP和16位數模轉換器組成的正弦波或含有可程控的畸變波信號源。裝置內還裝有準確度為1×10－6的標準計時器。裝置可用于測定統計式監測儀和記錄式監測儀的綜合測量誤差、電壓監測總時間、電壓超上限時間、電壓超下限時間、整定值測試、時間誤差、諧波影響試驗等。
當監測儀自身功耗≤5VA時，每路電壓輸出具有同時帶12只電壓監測儀的負載能力（指工作電源額定電壓相同、或者外接電源而監測電壓額定值相同）。在測試監測儀的精度時，升降電壓的過程可由程序控制�？奢敵龊�2～32次諧波的畸變波，其諧波次數、幅度、諧波對基波的相位皆可程控。
本裝置還可在線測量交流電壓和電壓中的諧波含量（直到32次）以及電壓失真。
HKJ6000（0.05級）多表位電壓監測臺主要性能特點：
1 可用于現場或標準室檢定統計式監測儀和記錄式監測儀的電壓值基本誤差、整定值基本誤差、綜合測量誤差、電壓監測總時間、電壓超上限時間、電壓超下限時間、時間誤差、諧波影響試驗等。
2 可現場測量交流電壓和電壓中的諧波含量以及總諧波畸變率，可做一只最高精度為0.05級的含諧波分析功能的數字電壓表。
3 可生成具有多次諧波的畸變波，諧波次數、幅度以及諧波對基波的相位均可程控。諧波次數最高達2～32次。
4設置有80%、100%、120%等常用點快捷鍵，可單鍵一步到位輸出設置量，極大減化了操作步驟，操作十分簡捷。
5輸出容量大于60VA,可同時全自動檢測12只電壓監測儀，具有很強的負載能力。
6 可直接顯示電壓互感器的一次系統電壓值。
7 電壓功放的工作頻帶為40HZ～1kHZ，有良好的線性，為恒壓源，輸出電壓穩定度為當前國內最優，可達0.005%/1min。
8 裝置準確度實行軟件校準，無須開蓋調節，所有校準點在一個界面操作， 5分鐘內即可完成所有點的校準。
9設有RS-232接口。通過上位機軟件，由PC機控制本裝置可進行自動或手動檢驗，并對結果進行處理和管理，由PC機實現檢定證書、檢定原始記錄的查詢、增刪、打印等管理功能。。
10 設有大容量的非易失性存貯器，可存貯248只被檢電壓監測儀的檢測原始數據，可在裝置本體查閱，也可上傳置PC機。
HKJ6000（0.05級）多表位電壓監測臺主要技術指標：
工頻交流電壓輸出
·量程 57.7V、100V、220V、380V；
·調節范圍 0～130%； ·調節細度 0.01%；
·失真度（輸出正弦波時) ≤0.3%；
·頻率(基波) 45～65Hz， 調節細度 0.001Hz；
·輸出容量 >60VA；
·輸出畸變波時所含有的諧波 次數 2～32次；幅度 0～30%；諧波對基波的相角 0～360°。
工頻交流電壓測量
·量程 57.7V、100V、220V、380V，自動切換；
·準確度 0.05% 或0.1%； ·諧波及失真度測量
諧波次數 32次； 諧波誤差 ±0.1%；
失真度誤差 ±0.1%。時間間隔精度 0.1秒/24小時。
供電電源 單相 220V±10%，50Hz±5%。
使用環境 溫度 20℃±10℃，相對濕度≤85%RH。
體積重量 2000×1000×1800mm3，約60 kg。
