產品概述

接地電阻測試儀是用來測量電氣設備內部的接地電阻，它所反映的是電氣設備的各處外露可導電部分與電氣設備的總接地端子之間的（接觸）電阻。接地電阻測試儀為了消除接觸電阻對測試的影響，采用了４端測量法，即在被測電器的外露可導電部分和總接地端子之間加上電流（一般為２５Ａ左右），然后再測量這兩端的電壓，算出其電阻值。

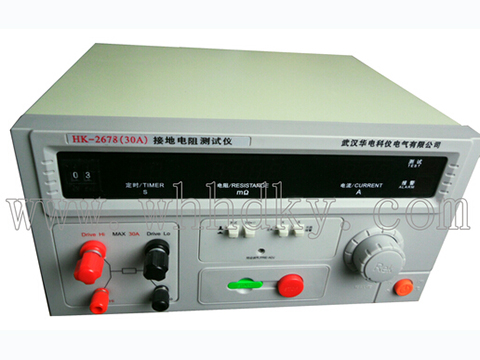

 HK-2678（30A）接地電阻測試儀是按照ＧＢ、ＩＥＣ、ＩＳＯ、ＢＳ、ＵＬ、ＪＩＳ　等國際國內的安全標準要求而設計的，接地電阻的指標是衡量各種電器設備安全性能的重要指標之一。它是在大電流（２５Ａ或10Ａ）的情況下對接地回路的電阻進行測量，同時也是對接地回路承受大電流指標的測試，以避免在絕緣性能下降（或損壞）時對人身的傷害。本測試儀是為滿足以上要求為生產車間及實驗部門提供高性能測試儀器而開發生產的。本儀器對供電電壓要求不高，測量精度高，速度快，使用方便，特別適用于要求高的實驗室和自動檢測線上使用。新增斷線報警選擇功能（即開路報警）可以非常方便地知道儀器是否工作在正常測試狀態，用戶可以根據實際需要選擇是否需要此項功能。本儀器采用3½位數字顯示，讀數方便，采用優化設計，整機具有極高的可靠性和穩定性。本測試儀適合于不同的國家標準：如符合ＧＢ4706.1-1998家用和類似用途電器的安全標準中，通用要求有關條款規定（其中HK２６７８符合GＢ９７０６.１醫用標準要求）。

功能特點

HK-2678（30A）型接地電阻測試儀適用于測量各種電機、電器、儀器儀表、家用電器等用電網供電的電氣設備外殼易解件的金屬部件與其保護接地端子之間的電阻值。本儀器具有兩檔測試阻值（200 mΩ或600 mΩ），測試時間可在0～99s之間設定。當被測阻值大于所預置的電阻值時，具有聲光報警功能，并有過電流（＞AC30A）保護功能，本儀器采用除法器的原理進行測量，測試電流的波動不會對測量精度造成影響，因此具有測量準確，操作方便，體積小，對電源要求不高等優點。本儀器使用3½位數字顯示，讀數方便直觀，可靠性極高，新增斷線報警選擇功能（即開路報警）可以非常方便地知道儀器是否工作在正常測試狀態，用戶可以根據實際需要選擇此項功能。

技術參數

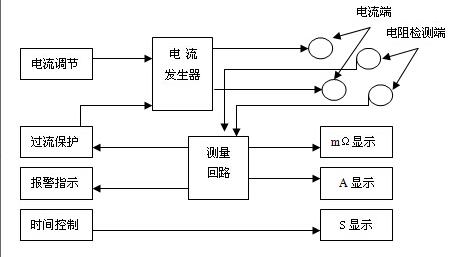

工作原理和方框圖

  接地電阻測試儀是由測試電源、測試電路、指示器和報警電路組成。測試電源產生測量電流，測試電路將電流信號和流經被測電阻上電流所產生的電壓信號進行處理，完成交直流轉換，進行除法運算，指示器指示電流值和電阻值，若被測電阻大于報警值，儀器發出繼續的聲光報警，若測試電流大于30A，則發出連續的聲光報警，并切斷測試電流，以保證被測電器的安全。
