主頁 > 產品中心 > 絕緣兆歐表 > LGZ92E(電阻1T,0.2級）絕緣電阻表檢定裝置(兆歐表檢定裝置)

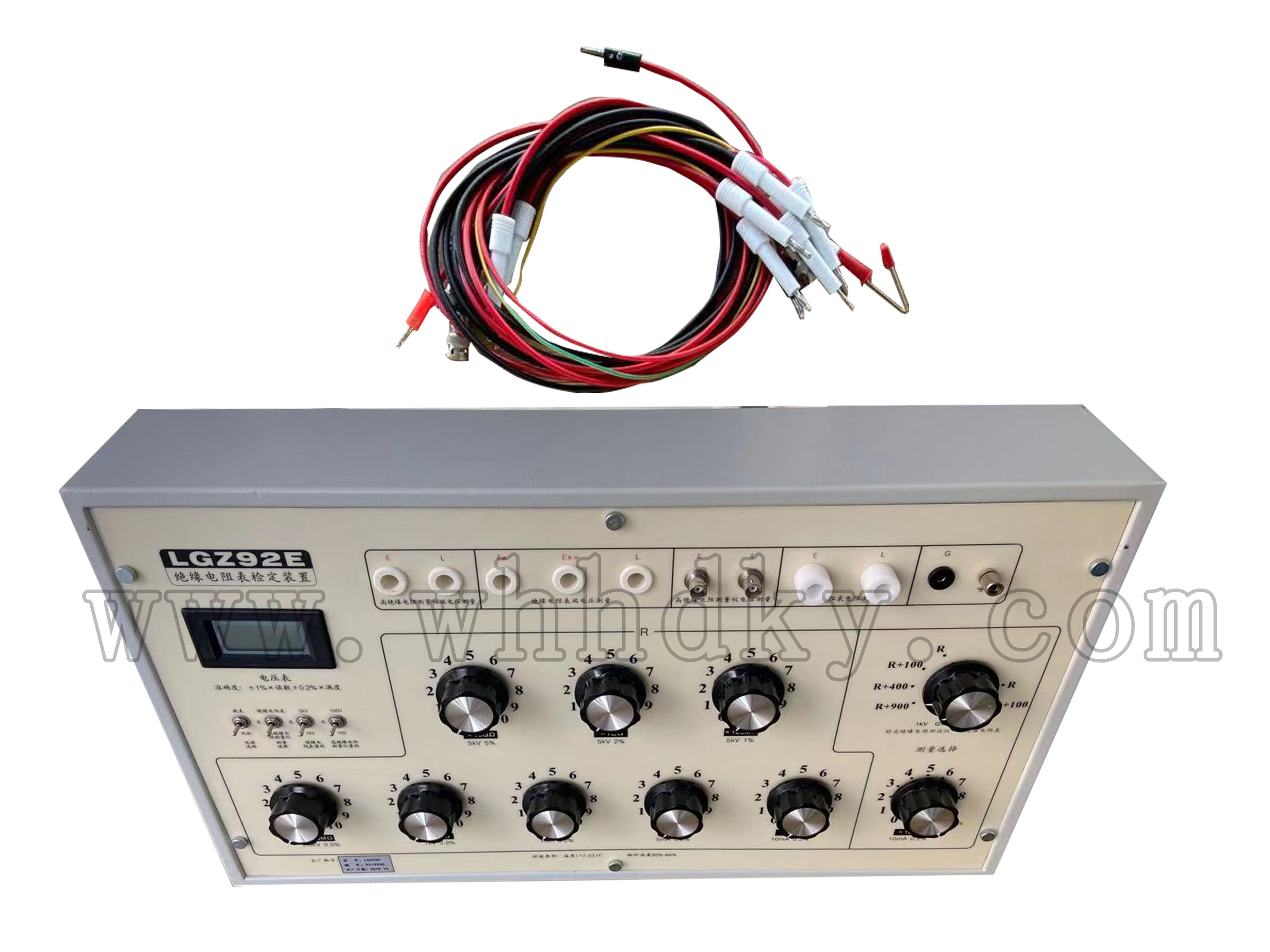

LGZ92E(電阻1T,0.2級）絕緣電阻表檢定裝置(兆歐表檢定裝置)

設備名稱：絕緣電阻表檢定裝置(兆歐表檢定裝置) 型號：LGZ92E(電阻1T,0.2級）數 量：1臺套廠家：武漢華電科儀電氣有限公司

說明書下載

鑒定證書

購買與技術支持

咨詢熱線：027-88933327

產品概述

本儀器是依據JJG622-1997絕緣電阻表檢定規程、JJG1005-2005電子式絕緣電阻表檢定規程和JJG1072-2011直流高壓高值電阻器檢定規程等有關文件研制生產的。

功能特點

該儀器設計了獨立的泄漏屏蔽端鈕和接地端鈕。它不僅可用于檢定各種型號的進口和國產模擬式絕緣電阻表、數字式絕緣電阻表、絕緣電阻測試儀的標準，以及作為直流標準高值電阻器使用。具有較長的技術壽命和機械壽命。
電阻測量范圍100Ω～1TΩ，調節細度100Ω。
電壓測量范圍為0～5kV。能測量絕緣電阻表的開路電壓、中值電壓和峰值電壓。

詳細參數

1.1 電阻輸出部分
1.1.1 可調電阻（共用電阻）部分

阻值	×10GΩ	×1GΩ	×100MΩ	×10MΩ	×1MΩ
準確度等級	5	2	1	0.5	0.2
標稱電壓	5000V	5000V	5000V	2500V	1000V

阻值	×100kΩ	×10kΩ	×1kΩ	×100Ω
準確度等級	0.2	0.2	0.2	0.2
標稱電流	1mA	8mA	20mA	50mA

1.1.2 固定電阻部分
1.1.2.1 檢定兆歐表

阻值	50GΩ	150GΩ
準確度等級	5	5
標稱電壓	5000V	5000V

1.1.2.2 檢定高阻計

阻值	50GΩ	150GΩ	450GΩ	950GΩ
準確度等級	5	5	5	10
標稱電壓	1000V	1000V	1000V	1000V

2. 調節范圍
2.1 用作檢定兆歐表標準時調節范圍為100Ω～200GΩ
2.2 用作檢定高阻計標準時調節范圍為1kΩ～1.00TΩ
3. 電壓測量部分
3.1 量    程: 20V、200V、2kV、5kV
3.2 準 確度: ±1 % 讀數±0.2 %滿度
3.3 顯    示: 四位半、液晶顯示
3.4 供電電源:   DC 9 V
3.5 峰值電壓測量回路滿足JJG622-97檢定規程中圖3的要求
4. 使用環境條件
4.1 參考溫度范圍： 20～25℃
    4.2 標稱使用溫度范圍： 18～28℃
    4.3 參考相對 濕度： 40%～60%
    4.4 標稱使用濕度范圍： 25%～70%
5. 電阻變差極限
在參考條件下，由單一影響量發生變化引起的變差：

影響量別	標稱使用范圍	允許的變差
環 境溫度	18～28℃	a/2 %
相對 濕度	25%～70%	≤10GΩ a/2 % ＞10GΩ a%
工作電壓	（1～1/5）標稱電壓	≤10GΩ a/2 % ＞10GΩ a%

★ a為高壓高阻箱電阻盤準確度等級
6. 絕緣電阻
檢定裝置中電阻輸出部分的電路和與電路無電氣連接的任何其它外部金屬間的絕緣電阻，在標稱電壓下測得的電阻值不小于5TΩ。
7．絕緣強度
檢定裝置中電阻輸出部分的電路與測試用參考接地點之間應能承受頻率為45～65Hz 的實際正弦波交流電壓11kV并歷時1min的試驗而無擊穿與飛弧現象。
8．電阻輸出端的殘余電阻＜0.1Ω，其變差＜0.01Ω。
9．外形尺寸： 495mm×240mm×140mm
10．重量： 5kg
