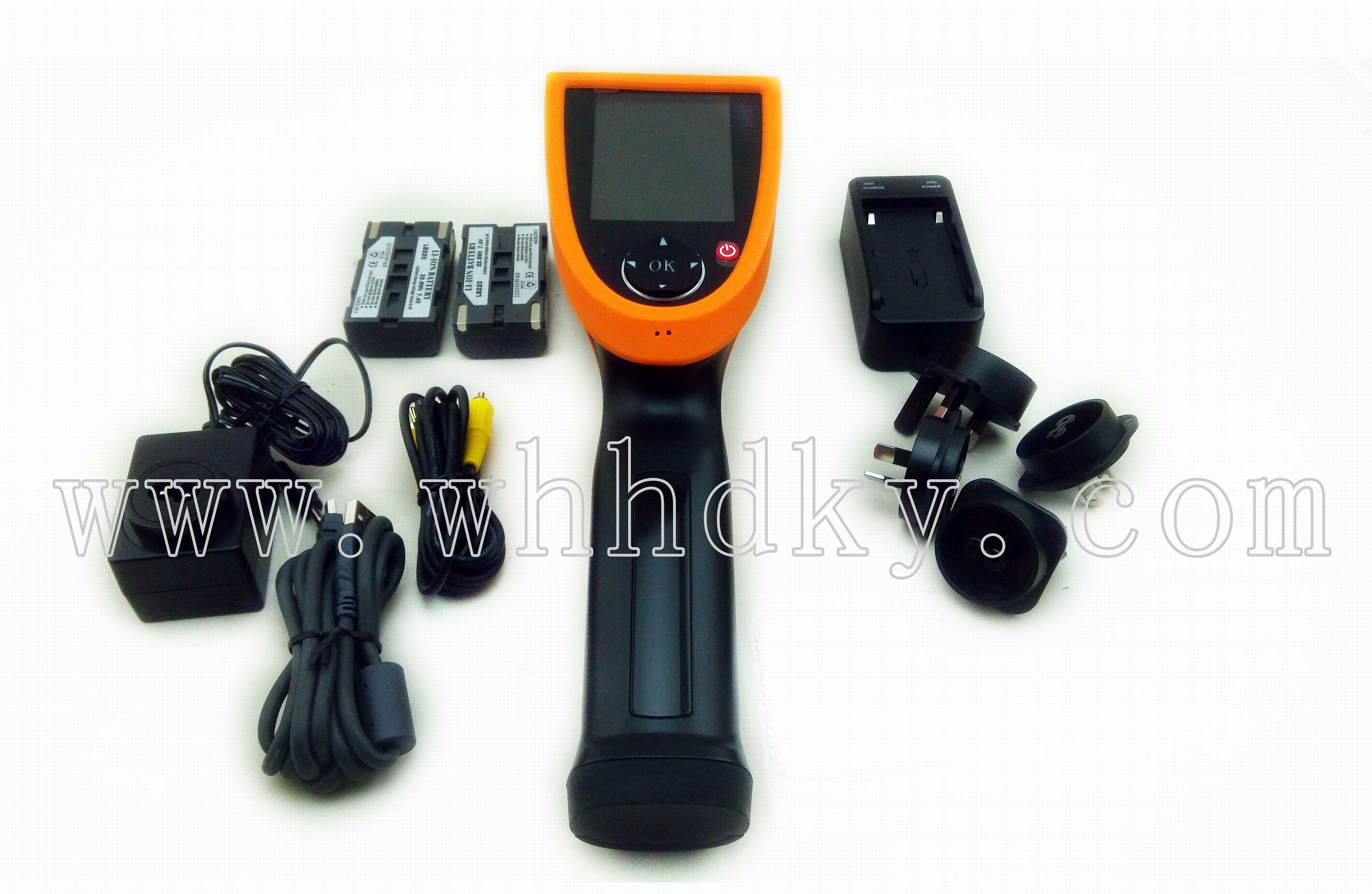

HK-TI384 紅外熱成像儀產品概述：
紅外成像儀又叫紅外熱成像儀、紅外熱像儀、熱像儀、熱成像儀，有時也叫紅外測溫儀；用來在不接觸設備的情況下測量設備表面的溫度，通過溫度來判斷設備是否有故障。一般運行設備有故障時就會伴隨著發熱，故障越嚴重發熱就越厲害，用熱像儀測得的溫度就越高。
紅外熱像儀與點溫儀的區別是：點溫儀一次只能測一點的溫度；熱像儀可以測量整個設備表面的溫度，而且可以把設備以圖像的方式顯示在屏幕上（設備表面的溫度分布情況通過顏色變化來區分）。
武漢華電科儀電氣有限公司的紅外類產品大致分兩類：
HK-TI160和HK-TI384一類，一般稱為經濟型。這兩款儀器模具一樣；儀器的顏色不同，像素不同（HK-TI160是160×120、HK-TI384是384×288），空間分辨率不同（HK-TI160是2.3rmad、TI384是1.0mrad）。
HK-TI175和HK-TI395一類，一般稱為便攜型。這兩款儀器模具一樣；儀器的像素不同（HK-TI175是160×120，HK-TI395是384×288），空間分辨率不同（HK-TI175是2.3mrad、HK-TI395是1.2mrad）。
經濟型（HK-TI160、384）與便攜型（HK-TI175、395）的區別是：便攜型功能更強大，具有：
1. 集成有300萬的可見光探測器；可以顯示純可見光圖像，純紅外圖像，紅外、可見光疊加圖像，熱融合圖像，畫中畫圖像共5種圖像模式。
2. SD卡和內置存儲器；可以存儲更多的圖像。
3. USB接口錄制視頻功能；通過分析軟件連接到計算機后可以實現實時監控、錄制視頻的功能。
4. 攜帶更方便；體積更小，重量更輕（含電池僅重393克）。
5. 屏幕可旋轉；屏幕可以270°旋轉，在陽光下使用時通過旋轉屏幕可以更好的顯示圖像。
|
項目 |
HK-TI384 |
|
|
探測器性能 |
探測器類型 |
最新一代非制冷焦平面微量熱型 |
|
像素 |
384×288 |
|
|
像元間距 |
25um |
|
|
圖像性能 |
標準鏡頭 |
21°×15°/0.15m |
|
空間分辨率 |
1.00mrad |
|
|
熱靈敏度 |
0.05℃, 在30℃時 |
|
|
幀頻 |
50/60Hz |
|
|
聚焦 |
手動調焦 |
|
|
電子變焦 |
2倍電子變焦 |
|
|
波長范圍 |
8～14um |
|
|
可見光 |
800萬 像素相機 |
|
|
圖像顯示 |
液晶顯示屏 |
陽光下可讀3,5”彩色LCD |
|
測量 |
測溫范圍 |
-20℃～+600℃ |
|
精度 |
±1℃ 或 ±1%(讀數范圍），取大值 |
|
|
測溫較正 |
自動/手動 |
|
|
測量模式 |
實時4個可移動點，3個可移動區域（最高溫、最低溫捕捉、平均溫度測量），線測溫，等溫分析，溫差測量，溫度報警（聲音、顏色） |
|
|
調色板 |
12種調色板可選（包括鐵紅、彩虹、黑白和黑白反轉等） |
|
|
圖像調整 |
自動/手動調整對比度、亮度 |
|
|
設置功能 |
日期/時間，溫度單位℃/℉/K，語言 |
|
|
輻射率校正 |
0.01至1.0輻射率可調 |
|
|
背景溫度校正 |
自動，根據輸入的背景溫度 |
|
|
大氣透過率修正 |
自動，根據輸入的距離、相對濕度、環境溫度 |
|
|
圖像存儲 |
存儲卡 |
內置2G存儲器，可存儲＞2000幅 |
|
存儲方式 |
手動/自動單幀圖像存儲 |
|
|
文件格式 |
JPEG格式，帶14位測量數據圖像 |
|
|
語音注釋 |
40秒語音記錄，隨圖像一同存儲（內置麥克風） |
|
|
激光指示 |
激光指示器 |
二級，1mW/635nm紅色 |
|
電源系統 |
電池類型 |
鋰電池，可充電 |
|
電池工作時間 |
3小時連續工作 |
|
|
充電類型 |
智能充電器或電源適配器本機充電 |
|
|
省電模式 |
有 |
|
|
外接電源 |
7-12V DC |
|
|
環境參數 |
操作溫度 |
-20℃- +50℃ |
|
存儲溫度 |
-40℃- +70℃ |
|
|
濕度 |
≦90％（非冷凝） |
|
|
防護等級 |
IP54 |
|
|
物理特性 |
重量 |
0.66Kg（含電池） |
|
尺寸 |
330mm×95mm×86mm |
|
|
接口 |
電源接口 |
有 |
|
音頻輸出 |
有 |
|
|
視頻輸出 |
PAL/NTSC |
|
|
USB |
圖像，測量數據，語音傳送至計算機 |
|
