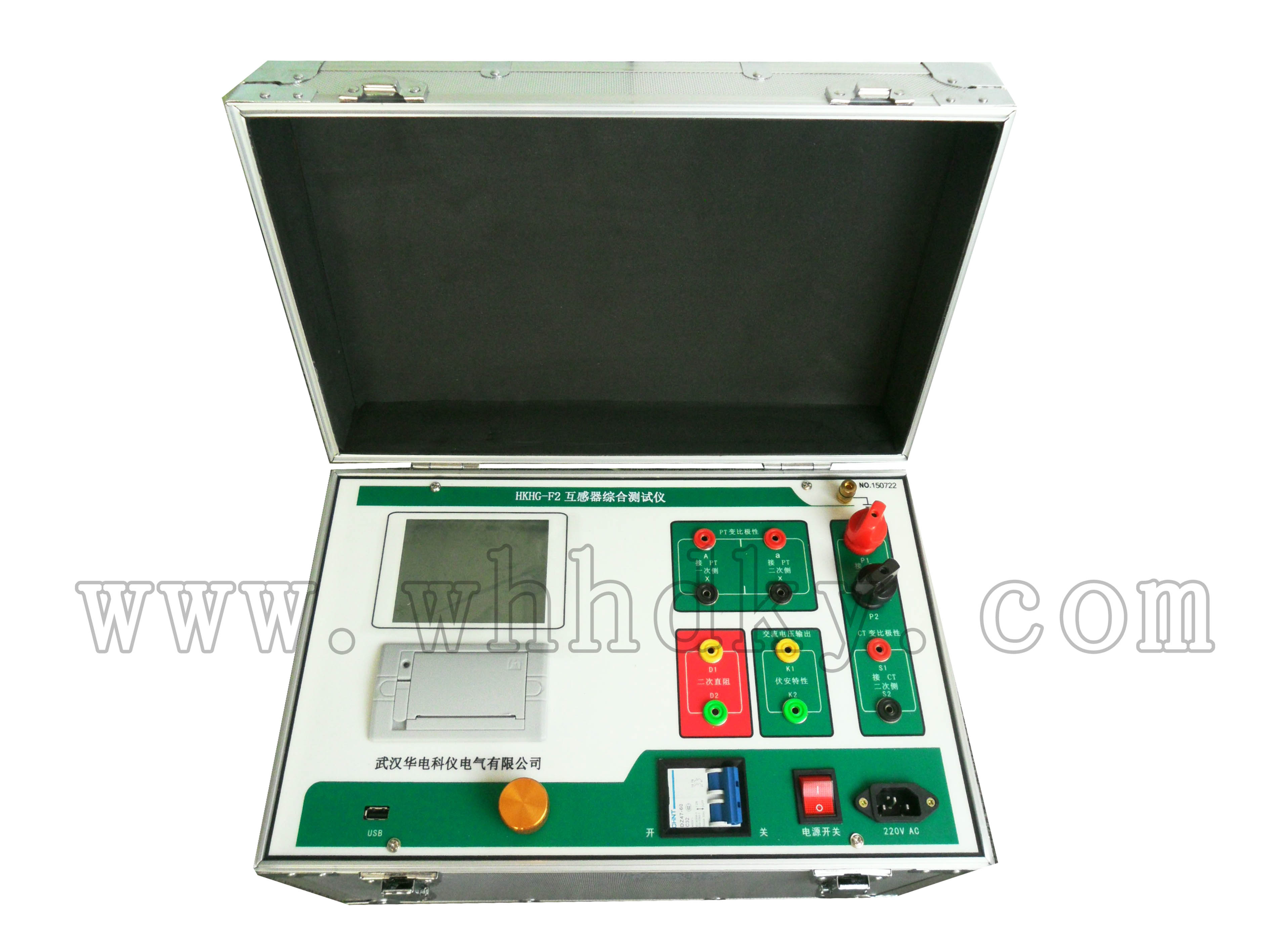

HKHG-F1 全功能互感器特性綜合測試儀產品概述
安全操作
• 在將測試儀置入運行前，檢查測試儀是否有可見的損壞。
• 不要在多雨或潮濕氣候下操作測試儀。
• 不要在易爆氣體或蒸汽存在的環境下操作測試儀。
• 在將測試儀投入操作前，確保通風口，電源開關和電源插座沒有被阻塞。
• 測試儀的內部可能產生高電壓！因此，只有具備資質的人才允許打開測試儀。
• 為了防止寄生電流或電壓，總是將測試儀的等電位地接到保護地。
• 確保連接到測試儀的測試對象的端子不帶任何電位。在測試中，測試儀是測試對象的唯一電源。
• 當測量互感器的變比時，請確保接線正確，否則在互感器內部可能產生危及生命的電壓，有可能損壞被測互感器和測試儀！
• 如果測試儀或者任何附加裝置或是附件看起來不能正常工作，請停止使用。
注意：
1、為了人身及設備安全，使用前請?jiān)敿?xì)閱讀說明書，并嚴格參照要求規范操作。
2、試驗前請將儀器可靠接地。
3、本測試儀為互感器離線測試裝置，在對互感器進行各項試驗時，請務必將互感器各端子上的連接線斷開，保證互感器完全處于離線狀態。
4、CT變比極性試驗時，應將不檢測的二次繞組短接。
5、做PT伏安特性試驗時，一次繞組的零位端接地。
6、實驗中嚴禁觸碰所有測試端子。
1. 支持檢測CT和PT、單機輸出電壓0-2500V，電流0-600A.
2.滿足 GB1207、GB1208等規程要求.
3.無需外接其它輔助設備，單機即可完成所有檢測項目.
4. 自帶微型快速打印機、可直接現場打印測試結果.
5.采用智能控制器，操作簡單.
6.大屏幕液晶，圖形化顯示接口.
7.按規程自動給出CT/PT（勵磁）拐點值.
8.自動給出5%和10%誤差曲線.
9.可保存3000組測試資料，掉電后不丟失.
• 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告.
• 小巧輕便≤22Kg，非常利于現場測試.
|
項 目 |
參 數 |
|
|
工作電源 |
AC220V±10% 、50Hz |
|
|
設備輸出 |
0～2500V（0-20A） |
|
|
輸出電流 |
0～600A（0-5V） |
|
|
二次繞組 電阻測量 |
范圍 |
0.1～300Ω |
|
精度 |
0.5%±1mΩ |
|
|
二次實際 負荷測量 |
范圍 |
5～300VA |
|
精度 |
≤0.5% |
|
|
CT/PT 角差測量 |
精度 |
±4min |
|
分辨率 |
0.1min |
|
|
CT/PT 比差測量 |
精度 |
≤0.05% |
|
分辨率 |
0.1 |
|
|
CT 變比測量 |
范圍 |
5-25000A/5A(5000A/1A) |
|
精度 |
≤0.5% |
|
|
PT 變比測量 |
范圍 |
1-10000 |
|
精度 |
≤0.5% |
|
|
工作環境 |
溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m |
|
|
尺寸 |
380mm × 240mm × 260mm |
|
|
重量 |
≤22Kg |
|
工作條件要求
1、 輸入電壓 220Vac±10%、額定頻率 50Hz；
2、 測試儀應該由帶有保護接地的電源插座供電。如果保護地的連接有問題，或者電源沒有對地的隔離連接，仍然可以使用測試儀，但是我們不保證安全；
3、 參數對應的環境溫度是23℃±5℃；
4、 保證值在出廠校驗后一年內有效。
