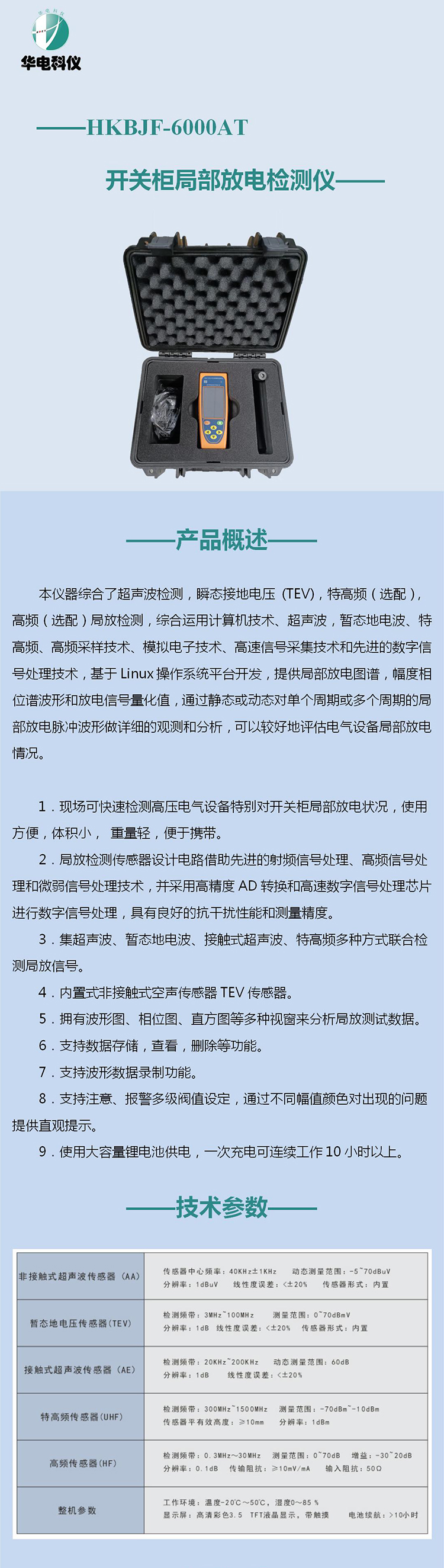

HKBJF-6000AT 開關柜局部放電檢測儀產品介紹：
        本儀器綜合了超聲波檢測，瞬態接地電壓 (TEV)，特高頻（選配），高頻（選配）局放檢測，綜合運用計算機技術、超聲波，暫態地電波、特高頻、高頻采樣技術、模擬電子技術、高速信號采集技術和先進的數字信號處理技術，基于Linux操作系統平臺開發，提供局部放電圖譜，幅度相位譜波形和放電信號量化值，通過靜態或動態對單個周期或多個周期的局部放電脈沖波形做詳細的觀測和分析，可以較好地評估電氣設備局部放電情況。適用于開關柜、高壓電纜、電力變壓器及其他電氣設備絕緣性能的日常巡檢，具有靈敏度高、適應性能強的特點，可以有效發現其相關絕緣缺陷，是電力設備帶電運行時進行狀態檢測的理想工具。

1） 現場可快速檢測高壓電氣設備特別對開關柜局部放電狀況，使用方便，體積小， 重量輕，便于攜帶。
2）局放檢測傳感器設計電路借助先進的射頻信號處理、高頻信號處理和微弱信號處理技術，并采用高精度AD轉換和高速數字信號處理芯片進行數字信號處理，具有良好的抗干擾性能和測量精度。
3） 集超聲波、暫態地電波、接觸式超聲波、特高頻多種方式聯合檢測局放信號。
4） 內置式非接觸式空聲傳感器TEV傳感器。
5） 擁有波形圖、相位圖、直方圖等多種視窗來分析局放測試數據。
6） 支持?jǐn)?shù)據存儲，查看，刪除等功能。
7） 支持波形數據錄制功能。
8） 支持注意、報警多級閥值設定，通過不同幅值顏色對出現的問題提供直觀提示。
9） 使用大容量鋰電池供電，一次充電可連續工作10小時以上。

五、  主要技術指標

5.1 非接觸式超聲波傳感器（AA）

傳感器中心頻率：40KHz±1KHz
動態測量范圍：-5~70dBuV
分辨率：1dBuV
線性度誤差：<±20%
傳感器形式：內置

5.2 暫態地電壓傳感器(TEV)

檢測頻帶：3MHz~100MHz
測量范圍：0~70dBmV
分辨率：1dB
線性度誤差：<±20%
傳感器形式：內置

5.3 接觸式超聲波傳感器（AE）

檢測頻帶：20KHz~200KHz
動態測量范圍：60dB
分辨率：1dB
線性度誤差：<±20%

5.4 特高頻傳感器(UHF)

檢測頻帶：300MHz~1500MHz
測量范圍：-70dBm~-10dBm
傳感器平有效高度：≥10mm
分辨率：1dBm

5.5高頻傳感器(HF)

檢測頻帶：0.3MHz～30MHz
測量范圍：0~70dB
增益：-30~20dB
分辨率：0.1dB
傳輸阻抗：≥10mV/mA
輸入阻抗：50Ω

5.6 整機參數

工作環境：溫度-20℃～50℃，濕度0～85 %
顯示屏：高清彩色3.5寸TFT液晶顯示，帶觸摸
電池續航：>10小時
