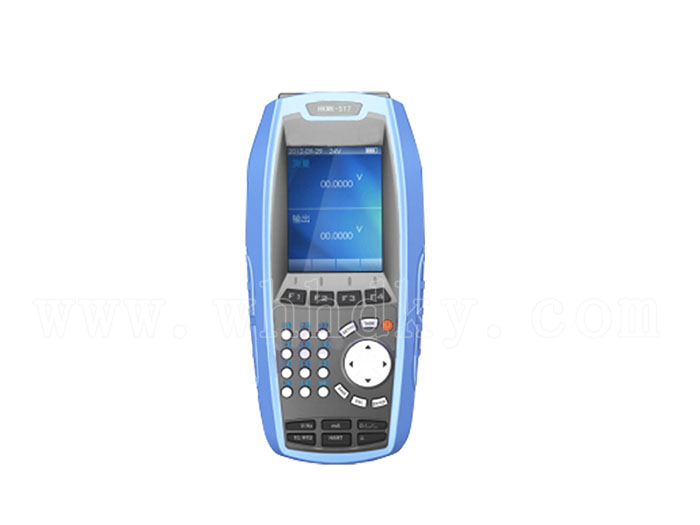

HKMK-517熱工儀表校驗儀產品概述
HKMK-517熱工儀表校驗儀是新一代智能過程校驗儀，手機菜單操作模式，強大的任務管理功能，滿足工業現場及實驗室校準溫度、壓力等過程儀表的要求，是校準、維護和檢修熱工儀表的理想工具。
1.測量和輸出完全隔離，互不干擾；
2.可測量電壓、電流、電阻、頻率、脈沖、開關（通斷），也可使用熱電阻或熱電偶測量溫度；
3.可輸出電壓、電流、電阻、頻率、脈沖等信號；
4.可模擬8種熱電偶（K、E、J、T、N、R、S、B）及4種熱電阻（Pt100、Pt10、Cu50、Cu100）的測量和輸出，并提供冷端補償；
5.提供與測量、輸出相互隔離的DC24V電源；
6.支持?jǐn)?shù)據存儲功能；
7.支持步階或程序等輸出方式；
8.可連接SPMK系列智能數字壓力模塊；
9.提供熱工寶典、模擬變送器、用戶自建熱電阻庫、溫度壓力單位換算等常用工具；
10.先進的自動冷端補償技術：內嵌式冷端保溫模塊，快速跟蹤溫度變化，
11.高分辨率的TFT顯示屏，中文顯示，良好的人機交互界面；
12.RS232接口及開放的通訊規約，便于用戶遠程組網。
13.支持在線固件升級
14.重量輕,體積小。
1. 使用環境
|
環境溫度 |
相對濕度 |
氣 壓 |
|
（-10～50）℃ |
<90% |
(86～106)kPa |
2. 存儲環境
|
環境溫度 |
存儲濕度 |
|
（-20～60）℃ |
<90% |
3. 技術參數
①電信號測量技術指標（環境溫度20℃±5℃）
|
測量信號種類 |
量程范圍 |
準確度 |
分辨率 |
|
|
電流 |
（-30.0000-30.0000）mA |
±（0.01%RD+0.005%F.S） |
0.1uA |
|
|
電壓 |
（-30.0000-30.0000）V |
±（0.01%RD+0.005%F.S） |
0.1mV |
|
|
毫伏電壓 |
（-75.0000-75.0000）mV |
±（0.01%RD+0.005%F.S） |
0.1uV |
|
|
電阻 |
3線制 |
（0～400.000）Ω （0～4000.000）Ω |
±（0.02%RD+0.005%F.S） |
1mΩ |
|
4線制 |
（0～400.000）Ω （0～4000.000）Ω |
±（0.01%RD+0.005%F.S） |
1mΩ |
|
|
頻率 |
（1～50000.0）Hz |
±（0.005%RD+0.002%F.S） |
0.1Hz |
|
|
脈沖 |
0～999999 |
±1個脈沖 |
1 |
|
|
開關（通斷） |
若開關帶巡檢電壓，電壓范圍為（3.0～24.0）V |
|||
②信號輸出技術指標（環境溫度20℃±5℃ ）
|
輸出信號種類 |
量程范圍 |
準確度 |
分辨率 |
|
電流 |
（0-22.0000）mA |
±（0.02%RD+0.005%F.S） |
0.1uA |
|
電壓 |
（0.0000-12.0000）V |
±（0.02%RD+0.005%F.S） |
0.1mV |
|
毫伏電壓 |
（-10-150.000）mV |
±（0.02%RD+0.005%F.S） |
1uV |
|
電阻 |
（0～400.00）Ω （0～4000.00）Ω |
±（0.02%RD+0.005%F.S） ±（0.03%RD+0.01%F.S） |
10mΩ |
|
頻率 |
（0～50000.0）Hz |
±（0.005%RD+0.002%F.S） |
0.1Hz |
|
脈沖 |
0～999999 |
±1個脈沖 |
1 |
|
DC24V |
24.0±0.5V |
±0.5V |
N/A |
③使用熱電偶測量和模擬熱電偶輸出溫度準確度（環境溫度20℃±5℃）
|
熱電偶類型 |
測量、輸出范圍（℃） |
給定準確度范圍（℃） |
準確度（℃） |
|
|
測量 |
輸出 |
|||
|
K型 |
-270-1372 |
-200～-100 |
0.6 |
0.4 |
|
-100～600 |
0.3 |
0.2 |
||
|
600～1372 |
0.4 |
0.4 |
||
|
E型 |
-270-1000 |
-200～-100 |
0.4 |
0.3 |
|
-100～600 |
0.2 |
0.2 |
||
|
600～1000 |
0.2 |
0.2 |
||
|
J型 |
-210-1200 |
-210～-100 |
0.5 |
0.3 |
|
-100～1200 |
0.3 |
0.3 |
||
|
T型 |
-270-400 |
-200～-0 |
0.6 |
0.4 |
|
0～300 |
0.2 |
0.2 |
||
|
300～400 |
0.2 |
0.2 |
||
|
N型 |
-270-1300 |
-200～-100 |
0.8 |
0.6 |
|
-100～1300 |
0.4 |
0.3 |
||
|
R型 |
-50-1768 |
-20～100 |
1.6 |
1.2 |
|
100～500 |
1.0 |
0.8 |
||
|
500～1768 |
0.8 |
0.6 |
||
|
S型 |
-50-1768 |
-20～100 |
1.6 |
1.2 |
|
100～400 |
1.2 |
0.8 |
||
|
400～1768 |
1.0 |
0.6 |
||
|
B型 |
0-1820 |
600～900 |
1.3 |
1.0 |
|
900～1200 |
1.0 |
0.8 |
||
|
1200～1820 |
0.8 |
0.6 |
||
④使用熱電阻測量和模擬熱電阻輸出溫度準確度（環境溫度20℃±5℃）
|
熱電阻類型 |
測量、輸出范圍（℃） |
給定準確度范圍（℃） |
準確度（℃） |
||
|
測量 |
輸出 |
||||
|
3線制 |
4線制 |
||||
|
Pt10 |
-200～850 |
-100～200 |
0.68 |
0.64 |
0.64 |
|
200～600 |
1.18 |
1.09 |
1.09 |
||
|
600～850 |
1.71 |
1.57 |
1.57 |
||
|
Pt100 |
-200～850 |
-100～200 |
0.14 |
0.09 |
0.09 |
|
200～600 |
0.25 |
0.15 |
0.15 |
||
|
600～850 |
0.34 |
0.21 |
0.21 |
||
|
Cu50 |
-50～150 |
-50～150 |
0.51 |
0.47 |
0.47 |
|
Cu100 |
-50～150 |
-50～150 |
0.44 |
0.40 |
0.40 |
