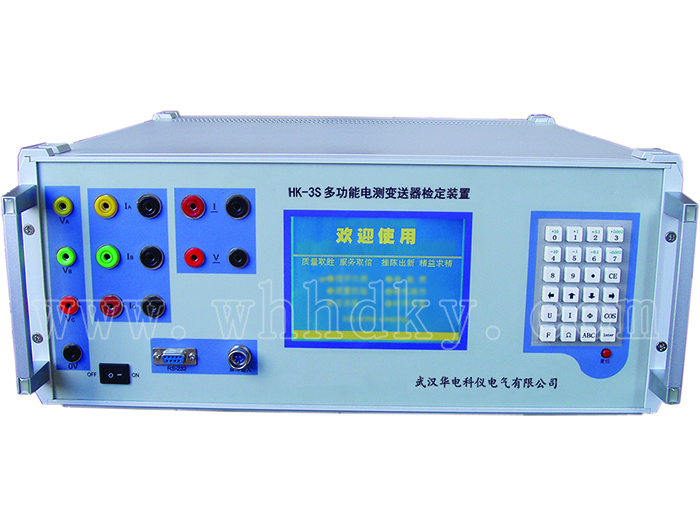

HK-3S多功能電測變送器檢定裝置產品概述
HK-3S多功能電測變送器檢定裝置是我公司應用近期科研成果推出的高技術產品。該產品引用先進的設計理念，采用強大的DSP數字處理系統及高精度A/D、D/A轉換器，采納用戶的使用心得，集多年電測儀器研發之大成。該裝置不需另配標準表即可手動或自動校驗各種交直流電壓表、電流表、功率表、相位表、頻率表、功率因數表、同步表等各種指示儀表及校驗各種電量變送器。
功能特點
1、 基于DSP的數字信號合成和數據采集處理技術，使裝置輸出測量穩定可靠。
2、 配置強大的微機管理平臺，可通過微機校驗、傳輸、打印及數據管理。
3、 電壓、電流量程可根據被試表設定，自動換檔。
4、 可以電流對電壓移相，也可電壓對電壓移相。
5、 大屏幕液晶顯示器，彈出式中文菜單，光標任意移動，提供在線幫助提示，操作非常簡便，顯示信息豐富。
6、 表源一體，配有功率，頻率，相位，功率因數及交直流電壓電流標準，校驗時可同時顯示一次及二次值.
7、 自動計算并顯示校驗誤差，校驗結果可存貯、預覽，并可通過計算機管理。
8、 可校驗多量程表、低功率因數功率表等各種電氣儀表。
9、 輸出電壓源、電流源為高精度標準源，內部軟件校準，指標穩定可靠。
10、 負載能力強，可直接帶1uF電容（100V檔）
11、 電壓短路、電流開路自動保護。
12、 嚴格的過載試驗、顛震試驗、誤操作試驗、高溫老化試驗，可靠性非常好。
13、 進口標準機箱，體積小、重量輕，便于攜帶。
j技術參數
|
項 目 |
指 標 |
|
|
電
壓 |
交流量程 |
基本量程：25V、100V、250V、600V |
|
|
|
自動量程：15V～600V |
|
|
直流量程 |
基本量程：75mV、25V、100V、250V、600V |
|
|
|
自動量程：15V～600V |
|
|
調節范圍 |
0～130% UN |
|
|
調節細度 |
0．002%UN |
|
|
最大輸出容量 |
≥25VA/相 |
|
|
精 度 |
0．05級 |
|
電
流 |
交流量程 |
基本量程：0.1A、1A、5A、25A |
|
|
|
自動量程：0.05A～25A |
|
|
直流量程 |
基本量程：20μA、200μA、2mA、20mA、0.1A、1A、5A、25A |
|
|
|
自動量程：20μA～20mA及0.1A～25A |
|
|
調節范圍 |
0～130%IN(25A檔，0～120%) |
|
|
調節細度 |
0．002%IN |
|
|
最大輸出容量 |
≥25VA/相 |
|
|
精 度 |
0．05級 |
|
頻
率 |
調節范圍 |
45HZ～65HZ |
|
|
調節細度 |
0.01HZ |
|
|
調定值精度 |
±0.01HZ |
|
相
位 |
調節范圍 |
0～359.99° |
|
|
調節細度 |
0.01° |
|
|
精 度 |
±0.1° |
|
三相功率精度 |
0.05級 |
|
|
三相電壓對稱度 |
三相四線120°±0.1° 三相三線60°±0.1° |
|
|
電壓電流波形失真度 |
< 0.1% |
|
|
電壓、電流、功率穩定度 |
≤0.01%(1分鐘) |
|
|
直流測量精度 |
0.01級（0～±24mA、0～±12V） |
|
|
裝置綜合誤差 |
0.05% |
|
|
重量 |
18kg |
|
|
體積 |
432×428×175 |
|
|
供電電源 |
220V±10% |
|
