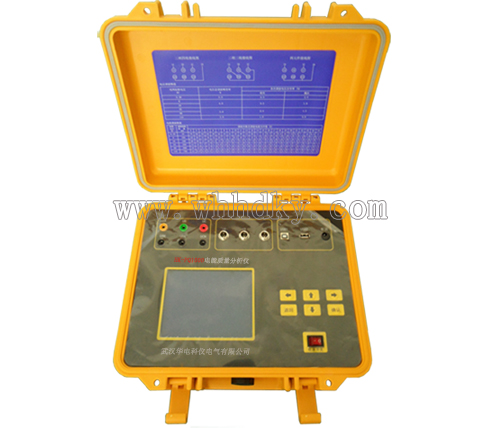

設備名稱：便攜式電能質量分析儀

型    號：HK-PQ1000

數    量：1臺套

生產廠家：武漢華電科儀電氣有限公司

1. 安全可靠
  電壓輸入采用高電壓隔離模塊（2000V、響應時間≤2μS，電流輸入采用交電流鉗（0～50KHz,0～5Arms）使輸入信號和量系統安全隔離,抗干擾能力更強。

2. 精度高
   對諧波、三相不平衡度均采用基準算法，無近似計算，采用高精度A/D（16位），同時采樣，采集速率12.8 kHz。

3. 軟件功能強
   采用DSP+ARM+CPLD 內核，處理速度快，軟件功能豐富，適用于復雜的測試工作和數據處理工作，大大提高了測試效率和水平。

4. 測試參數多
   系統頻率、電網諧波、三相電壓不平衡度、電壓偏差、電壓基波有效值和真有效值、電流基波有效值和真有效值、基波有功功率、無功功率、基波視在功率、2-50次諧波、真功率因數等。

5. 實時諧波數據判斷
   儀器內部已附有諧波國標值，可準確、實時判斷當前測試的電壓諧波、電流諧波數據正�；虺瑯�。

6. 通訊接口
   電能質量測試儀提供2個USB接口，一個主機口用于存儲數據到U盤，一個設備口與筆記本電腦通訊，實現數據傳輸和數據分析。

7. 數據圖形顯示
   5.7寸藍色液晶屏，可以完成頻譜圖、波形圖、實時數據顯示，可進行矢量分析、接線判別，直觀清晰。

8. 使用方便
   便攜式結構，尺寸小：外形尺寸：320×280×135（長×寬×高），重量輕：儀器重量只有3.5kg，一個人即可攜帶儀器到現場測試；內置高性能鋰電池，在無外接電源的情況下可連續工作8小時。

測量范圍：45～55Hz，中心頻率50Hz，測量條件：信號基波分量不小于80%F.S.

測量誤差：＜0.01Hz

電壓測量范圍：標配10V-450V；450V-1140V可選。

電流測量范圍：0.06A-6A，其他量程（100A、200A、500A、1000A、2000A）可以根據用戶要求選配

基波誤差：基波電壓允許誤差≤0.5%F.S.；基波電流允許誤差≤1%F.S.

基波電壓和電流之間相位差的測量誤差：≤0.5°

電壓不平衡度測量的絕對誤差：≤0.2%；電流不平衡度測量的絕對誤差：≤1%

電壓偏差測量誤差：≤±0.5%

功率偏差：≤0.5%

諧波分析范圍：1-50次諧波

諧波含有率誤差：

當諧波電壓含有率≥3%UN時，允許誤差σ＜±5%Uh

當諧波電壓含有率＜3%UN時，允許誤差σ＜±0.15%UN

當諧波電流含有率≥10%IN時，允許誤差σ＜±5%Ih

當諧波電流含有率＜10%IN時，允許誤差σ＜±0.5%IN
