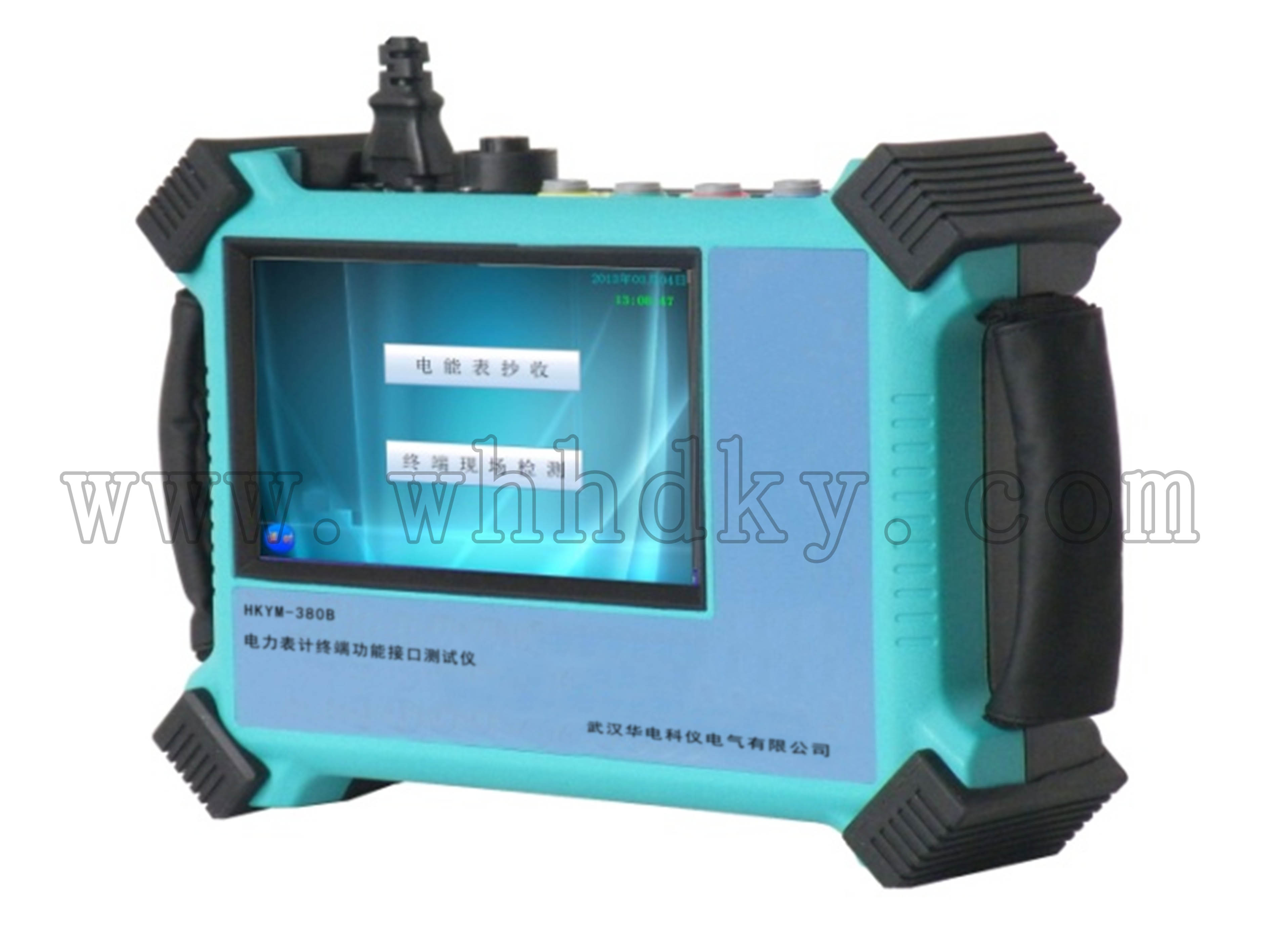

HKYM-380B電力表計終端功能接口測試儀產品簡介
HKYM-380B電力表計終端功能接口測試儀是一款基于檢測集中抄表終端功能接口技術性能的儀器。也可擴展配置檢測國網專變采集終端，或南網營銷自動系統各類終端功能接口的性能指標。并具有檢驗終端上行和下行通訊接口能力。亦可檢測多功能電能表、智能電能表功能接口和通信接口的技術性能。
儀器依據國網Q/GDW 376 系列通信協議、南網營銷自動化系統通信協議、電力DL/T 645《多功能電能表通信規約》、國網Q/GDW系列智能以及和電能表相關技術標準設計制造，并按終端現場工作流程編寫基于windows操作系統的測試應用程序。并預留了相關檢測接口，方便隨時添加配置或按新要求升級。
整套儀器由功能測試模塊、通訊測試單元、終端在線測試系統（軟件），以及嵌入式工業計算機等單元組成，結構精巧，集成度高，是一款自動化程度非高的在線檢測各式用電管理終端的現場檢測儀器。



1．主機各單元功能明確，主界面為7寸大屏幕彩色液晶顯示，中文界面，簡潔明晰，操作方便。觸摸屏操作，也可選擇按鍵操作。
2．可在線檢測集中抄表終端集中器、采集器功能接口、通信接口和上下行通道性能。
3．可在線檢測電能表多功能抄表接口、智能電能表通位接口功能。
4．可配置國網專變采集終端功能接口、通信接口和上下行通道性能。
5．可配置南網廠站電能量采集終端、配變監測計量終端、負荷管理終端的功能接口、通信接口和上下行通道的性能。
6．測試項目包括：遙控接口、遙信接接口、脈沖接口、RS485接口、RS232接口，并可選配擴展多數載波通訊接口，多功能接口的、費控功能接口測試等。
7．整套儀器功能配置靈活，擴展適用性強：
8．選配專用載波通信儀支持電力載波方式：可配置鼎信、東軟、曉程、瑞斯康等廠商載波通訊模塊，測試并驗證終端表計的數據載波功能
9．整套設備適用于國網標準、南網標準和各地方標準，可供用戶選擇。


功能接口指標
Ø 485接口測試：2路。
Ø 遙信輸入接口測試：4路。
Ø 遙控輸出接口測試：4路跳閘，1路報警。
Ø 脈沖輸入接口測試：4路。
Ø 連續輸出模式：連續輸出模式即按設定好的脈寬和周期連續不斷地輸出脈沖。
Ø 定數脈沖數模式：定數輸出模式就是按照預先設定的輸出脈沖數進行輸出，當輸出數達到預設數時，自動停止輸出。
Ø 外形尺寸及重量：
Ø 外形尺寸：380mm×280mm×200mm,    重量：1.5Kg

產品配置明細


1.標準配置明細
測試儀主機              1臺
多用測試線              1套
通訊測試線              1套
使用說明書              1份


出廠檢測報告         1份
出廠合格證           1份
輔助電源線           1條
安全防水機箱         1個
2.選配功能：（請?jiān)凇踔写?radic;選擇）
專用載波通信儀：載波測試功能：□ 東軟、□ 曉程、□ 鼎信、□ 瑞斯康

3.系統選擇：（請?jiān)凇踔写?radic;選擇）
1）□ 國網規約， □ 專變采集終端， □ 集中抄表終端。
2）□ 南網規約， □ 廠站終端（含配變終端、負荷終端）， □ 集中抄表終端
