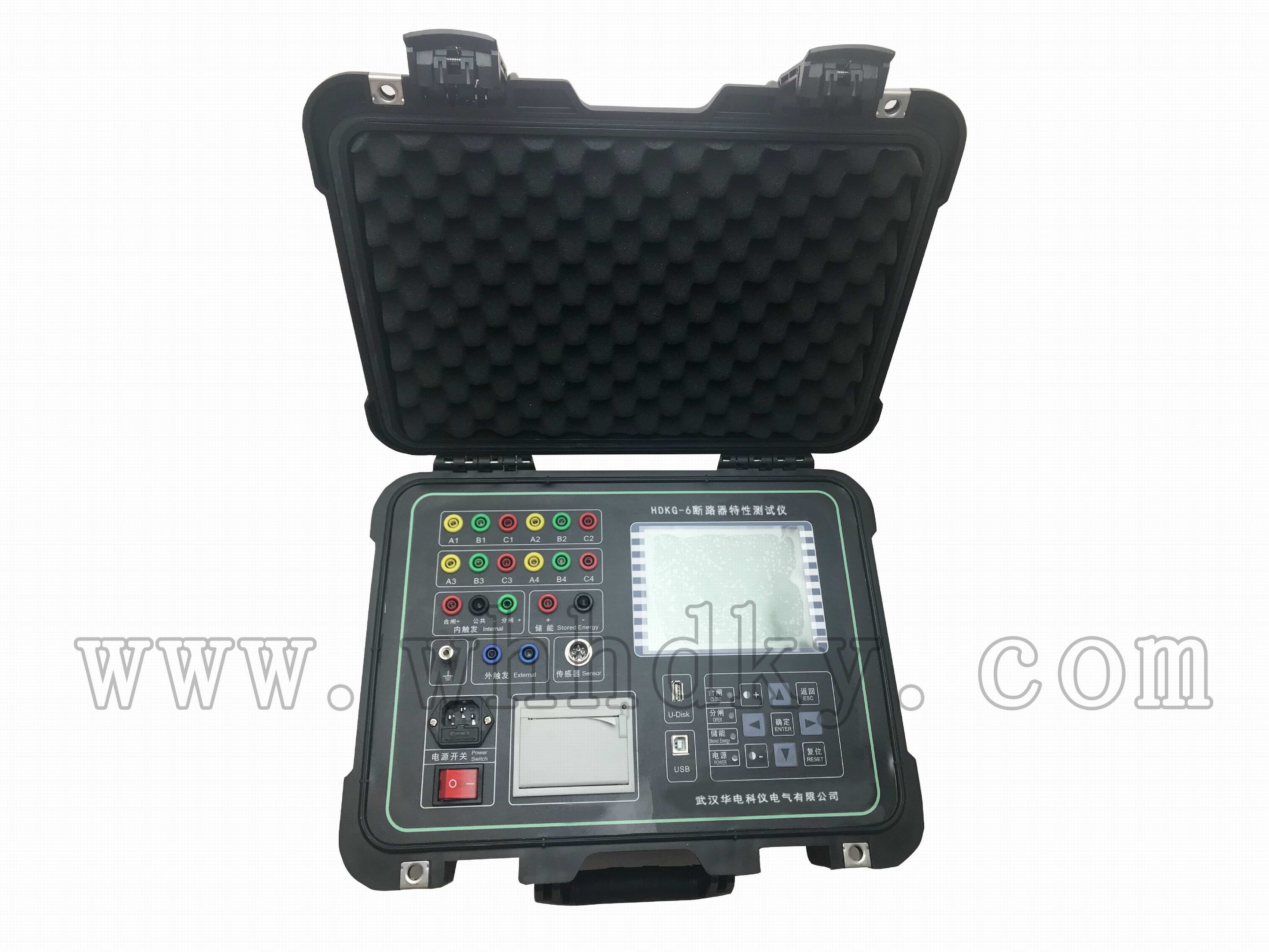

HDKG-6斷路器動特性測試儀產品介紹：
HDKG-6高壓開關機械特性測試儀可用于各種電壓等級的真空、六氟化硫、少油、多油等電力系統高壓開關的機械特性參數測試與測量。測量數據穩定，接線方便，操作簡單，是高壓開關檢修試驗最方便的工具。



功能特點:

1、性  能

l 時    間：6個斷口的固有分、合閘時間，同相同期、相間同期。

l 重 合 閘：每斷口的合－分，分－合，分－合－分過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值。

l 彈    跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形;每斷口的分閘反彈幅值。

l 速    度：剛分、剛合速度，最大速度，時間－行程特性曲線。

l 行    程：總行程，開距，超行程，過沖行程，反彈幅值。

l 電    流：分、合閘線圈的分、合閘電流值、電流波形圖。

l 動作電壓：機內提供DC30～250V/20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。

2、特  點

1. 適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。

2. 超強的抗干擾能力，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，精確測量。

3. 通用測速傳感器(選配)，直線行程速度傳感器，旋轉測速傳感器，安裝極為方便、簡捷。

4. 開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。

5. 主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。

6.主機大屏幕、寬溫度、直透視、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。

7. 中文菜單操作,使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。

8. 儀器配有數據分析管理軟件，可與PC機聯機操作，試驗結果可輸出到各類針式、激光或噴墨打印機打印試驗報告，使現場試驗計算機化。

1.1使用環境

輸入電源  220V±10%  50Hz±10%         大氣壓力  86～106kpa

溫    度  －10～40℃                   濕    度  ≦80%RH

1.2安全性能

絕緣電阻  ＞2MΩ

介電強度  電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。

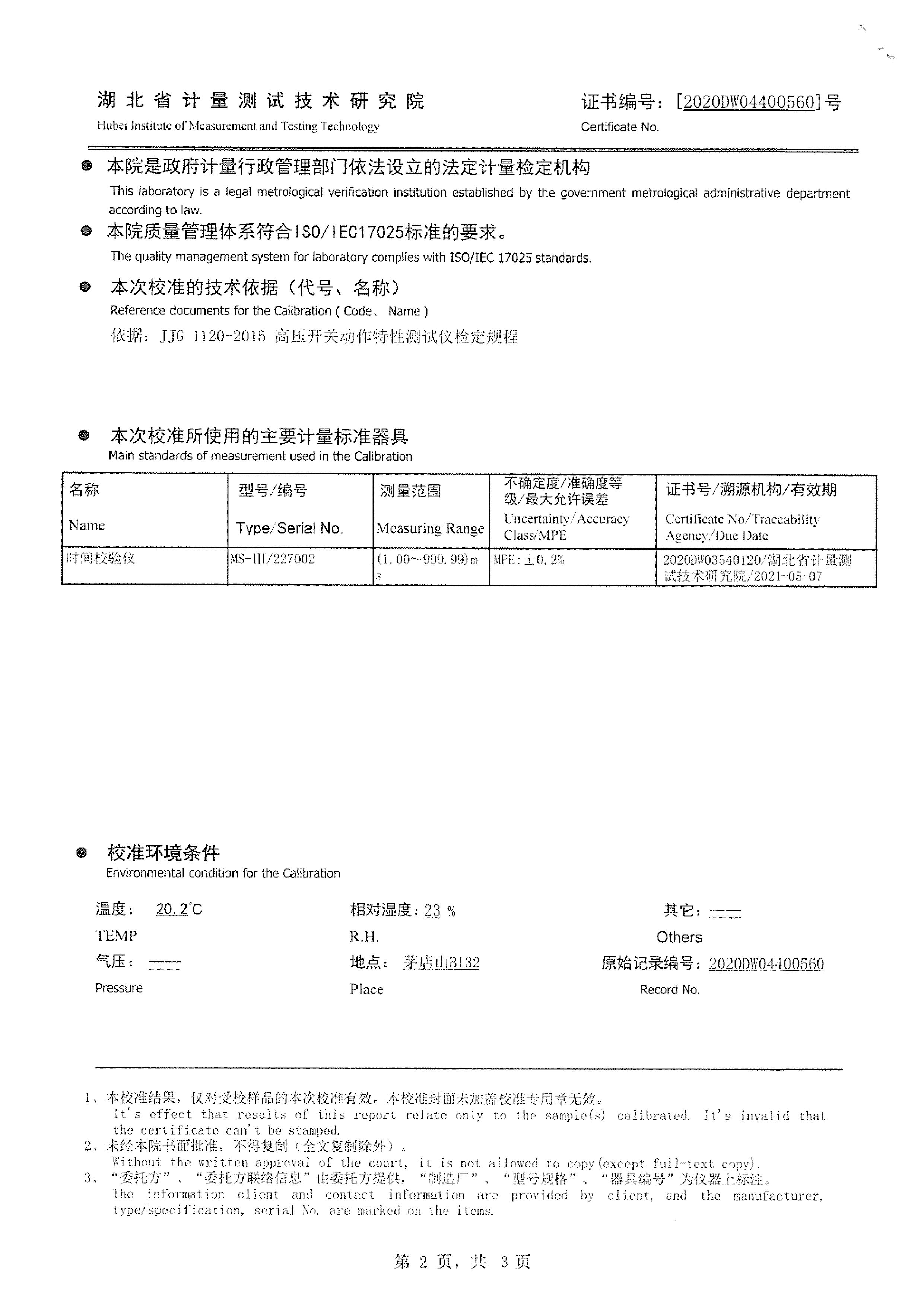

1.3基本參數

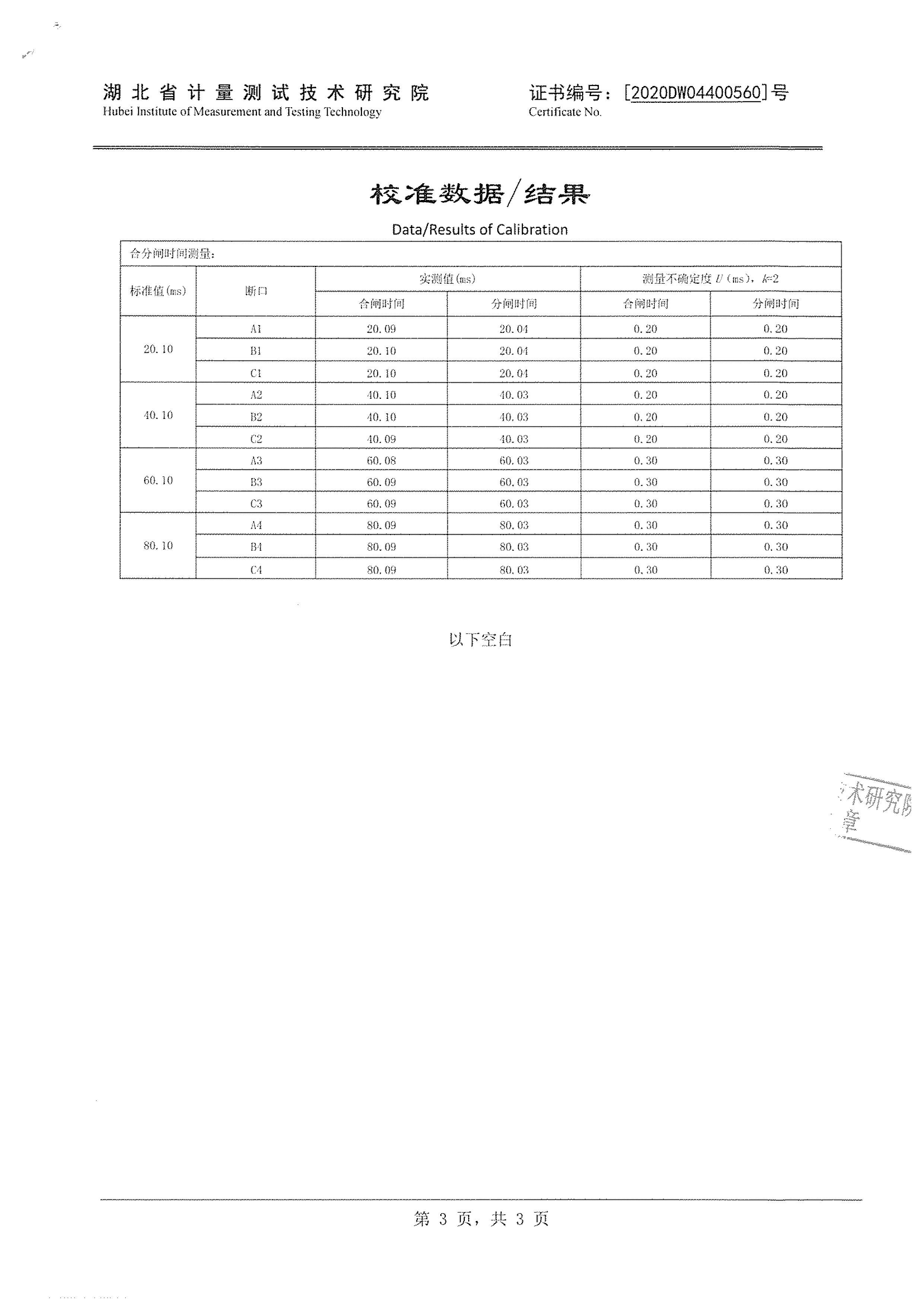

 時    間： 量程  4000.0ms           分辯率0.1ms

　　　    　誤差  ①100ms以內        0.1ms±1個字

                  ②100ms以上        0.1%±1個字

　　　　   　　   ③同期

 速　  度： 量程　20.00m/s           分辯率0.01m/s

            誤差　①0-2m/s以內       ±0.1m/s±1個字

                  ②100ms以上        ±0.2m/s±1個字

行    程：

	量 程	分辯率	誤 差
真空斷路器	50.0mm	0.1mm	1%±1個字
SF6斷路器	300.0mm	1mm
少油斷路器	600.0mm

 電    流： 量程 20.00A               分辯率0.01A

 輸出電源： DC30～250V數字可調/20A（瞬時工作）

 外形尺寸： 360mm(L)×280mm(W)×300mm(H)

 重　　量： 9kg





l 分（合）閘時間：分（合）閘線圈上電作為計時起點，到動、靜觸頭剛分（合）時間。

l 同相同期：同相之中，分（合）閘時間最大與最小之差。

l 相間同期：三相之中，分（合）閘時間最大與最小之差。

l 平均速度：分（合）閘過程中，動觸頭總行程的前、后各去掉10%,取中間80%，動觸頭運動的行程與時間之比。

l 最大速度：分（合）閘過程中，動觸頭開始運動后，取動觸頭運動每10ms為一個計速單位，直至動觸頭運動停止，得到若干個速度單元值，其中最大的單元速度值即為分（合）閘最大速度。

l 剛分（合）速度：根據被測開關的制造廠不同，開關型號不同，各制造廠定義 了不同的剛分、剛合速度，本測試儀將各種不同的定義部分列入其中，供用戶自己選擇。

○ABB-HPL550B2:	ABB公司的550KVSF6開關;
○合前分后10ms:	部分油開關和部分SF6開關;
○合分前后各5ms:	部分油開關;
○LW6型：	LW6型SF6開關;
○LW8-35型：	LW8－35型SF6開關;
○10%到斷口：	西安開關廠生產的部分SF6開關;
○同平均速度：	沈陽開關廠生產的部分SF6開關;
○LW33－126	LW33-126型SF6開關;
○合前分后10mm:	部分35KV真空開關;
○合前分后6mm：	部分10KV真空開關。



   如以上幾種定義均不被采用，用戶可根據本測試儀所測量的時間行程特性曲線（行程有方向性），在曲線上自行定義剛分、剛合速度的速度取樣段，儀器自動計算出用戶定義的剛分、剛合速度（取樣段內的行程與時間比）
