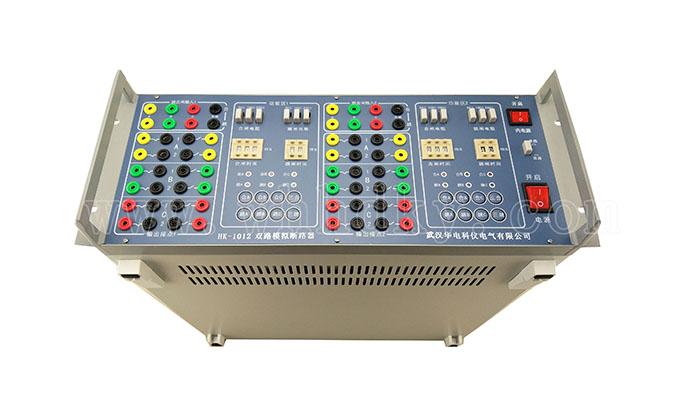

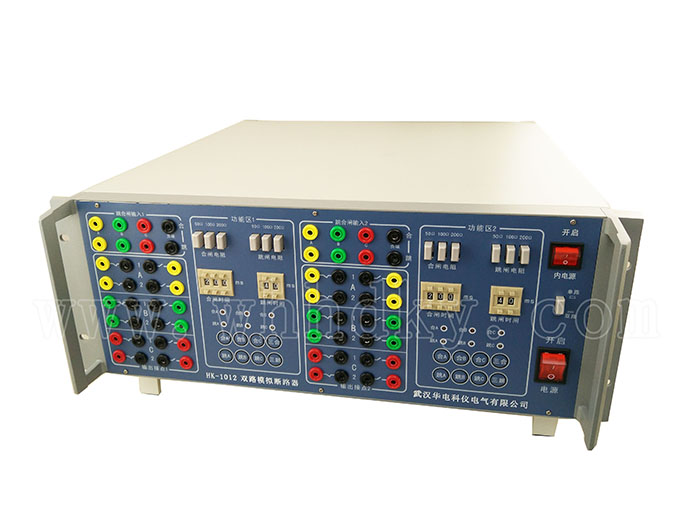

HK-1012雙路模擬斷路器產品介紹：
本裝置是新一代升級產品，具有單、雙路工作模式，可以用于500kV變電站繼電保護裝置的整組試驗，以及在備用電源自投裝置試驗等項目中，替代真實的高壓斷路器。配合微機繼電保護測試儀系統進行現場調試，可準確模擬斷路器的動作行為，動作時間、直流電阻可調，減少斷路器在保護調試期間的開關動作次數，是微機繼電保護測試系統必不可少的重要設備。本裝置可選配內置電源，請?jiān)谟嗀洉r(shí)說明。

1.可分相、三相或六相同步合閘、跳閘。

2.自動適應DC48V、110V、220V電壓。

3.可選擇不同跳、合閘電流（電阻）及時間。

4.固態器件、光耦隔離，安全可靠。

5.體積小、重量輕，攜帶方便。

6.內置電源（選配）。

7.兩路模擬斷路器可獨立、關聯。

l 供電電源：AC 220V±5%

l 跳合閘操作電源：DC48V、110V、220V

l 跳合閘電阻：50Ω、100Ω、200Ω

l 合閘時間：0～199ms，級差1ms

l 跳閘時間：0～99ms，級差1ms

l 模擬斷路器常閉/常開接點容量：AC220V/5A

l 內置電源：12-270V/10A

l 環境溫度：5～40℃

l 環境濕度：5～90%

l 主機體積：500mm×180mm×500mm

l 重量：6.5Kg
