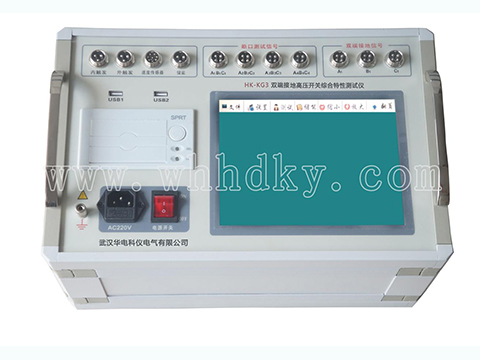

HK-KG3雙端接地高壓開關綜合特性測試儀產品介紹：
HK-KG3雙端接地高壓開關綜合特性測試儀為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。
1.8.4寸進口彩色高亮大屏，在太陽光下清晰可見，嵌入式操作系統，windows操作界面，觸摸屏，便于現場操作人員使用。
2.高速熱敏打印機，方便現場打印測試數據。
3.機內集成式操作電源，無須現場二次電源，現場使用方便快捷。可提供DC20～265V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。
4.配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。
5.適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
6.開關動作一次，得到所有數據及圖形。
7.主機可存儲一萬組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。
8.配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。
9.同時可測12路金屬斷口、3路雙端接地開關。
10內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。
|
時間測量： |
12路 固有分閘（合閘）時間 分閘（合閘）相內不同期 分閘（合閘）相間不同期 合閘（分閘）彈跳時間（彈跳次數） |
|
|
|
測試范圍： |
0.01ms～18000ms， |
|
|
分辨率： |
0.01ms |
|
雙端接地開關測量： |
6路固有分閘（合閘）時間 分閘（合閘）相內不同期 合閘（分閘）彈跳時間及波形 |
|
|
速度測量： |
剛分（剛合）速度 指定時間段（行程段或角度段）平均速度 |
|
|
測速范圍： |
1mm傳感器 |
0.01～25.00m/s， |
|
|
0.1mm傳感器 |
0.001～2.50m/s |
|
|
0.5°角度傳感器 |
1周波/ 0.5° |
|
電流： |
最大電流輸出為20A。 |
|
|
交流電源 ： |
AC 220V ± 10%；50Hz ± 2% |
|
|
直流電源： |
輸出電壓： |
35～265V連續可調， |
|
|
輸出電流： |
≤ 20A(短時) |
|
隔離開關測量范圍： |
電壓輸出： |
DC35～265V（可調）； |
|
|
電源輸出時間： |
0.01-19秒（可設置）； |
|
|
斷口信號最大采集時間為19秒； |
|
|
|
可測斷口合、分閘時間、三相不同期、彈跳時間及次數 |
|
|
主機體積： |
380×280×170mm |
|
|
使用環境： |
-10℃~+50℃ |
|
|
相對濕度： |
≤90% |
|
|
動觸頭行程（行程） |
接觸行程（開距） |
|
|
|
過沖行程或反程（超程） |
|
|
|
傳感器：50mm，分辨率:0.1mm |
|
|
|
360線傳感器：360о，分辨率:0.5о |
|
|
|
選配傳感器：300mm、1000mm、加速度傳感器 |
|
