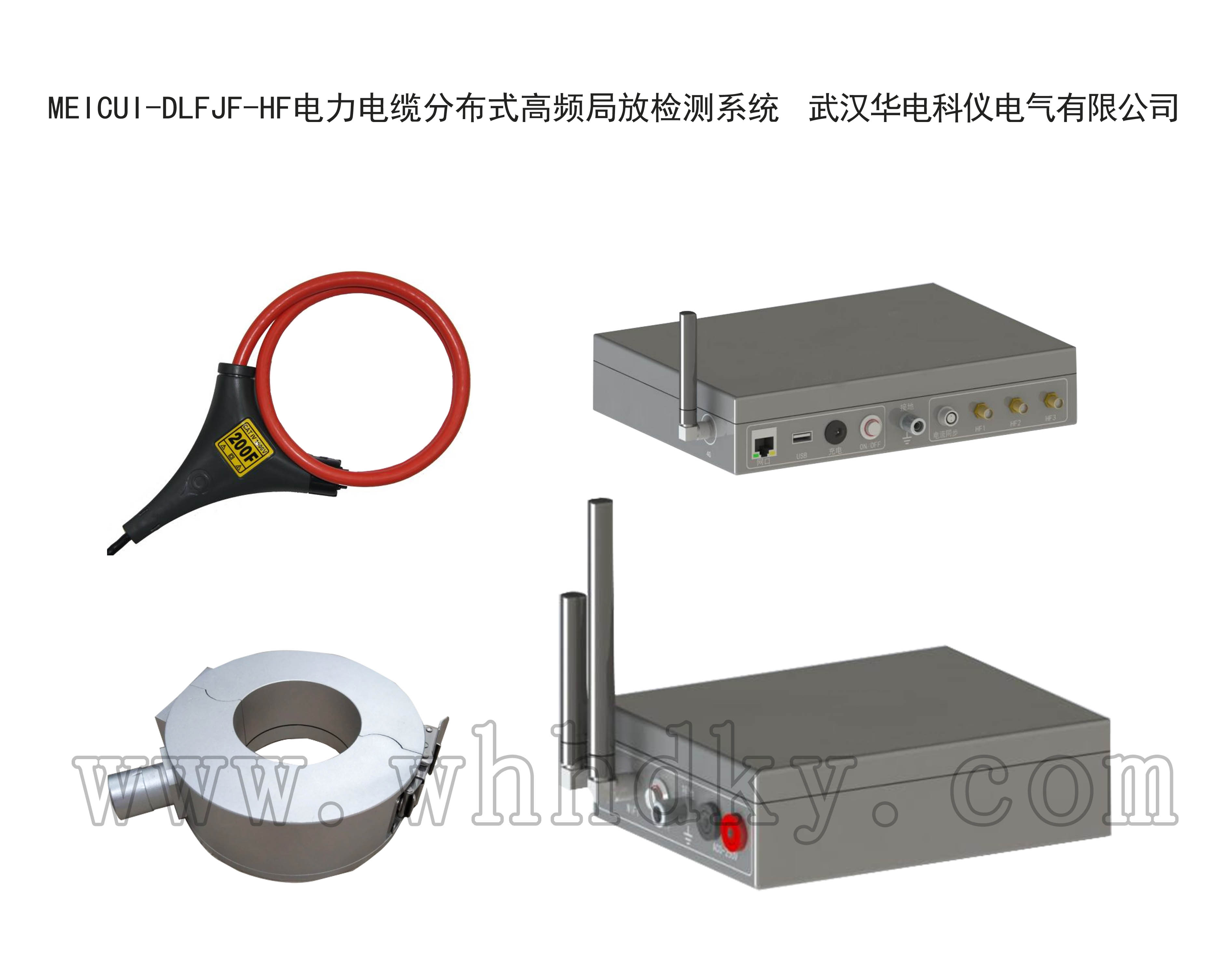

MEICUI-DLFJF-HF電力電纜分布式高頻局放檢測系統

設備名稱：電力電纜分布式高頻局放檢測系統 型 號：MEICUI-DLFJF-HF 數 量：1臺套 生產廠家：武漢華電科儀電氣有限公司
咨詢熱線：027-88933327




產品概述

MEICUI-DLFJF-HF電力電纜分布式高頻局放檢測系統產品簡介：

       局部放電檢測一直是電纜絕緣（特別是塑料電纜）非破壞性電氣檢驗的主要項目，越來越被看作是一種最有效的絕緣診斷方法，目的是觀察和研究局部放電引起的絕緣老化問題。
       電纜發生局部放電時，引起局部放電的空穴形成實阻抗。其產生的脈沖基本上是單極性脈沖，上升時間很短，并且脈沖寬度也很窄。脈沖在電纜中傳播時的呈現衰減和散射特性，當?shù)竭_(dá)測量點時，脈寬增加幅值減小。
       電纜運行末期(投運25年之后)，受電纜本體絕緣的樹枝老化，電-熱老化及附件老化的影響，電力電纜的故障率大幅上升。國內外運行經驗和研究成果表明：XLPE電力電纜性能早期劣化或使用壽命很大程度上取決于其絕緣介質的樹枝狀老化，而局部放電測量是定量分析樹枝狀劣化程度的有效方法之一。例：在樹枝引發初期，電纜的局部放電量約0.1pC；當樹枝發展到介質擊穿的臨界狀態時，其局部放電量可達到1000pC。
       本系統通過安裝在高壓電纜接地引下線上的高靈敏度局放傳感器，數字處理單元和傳輸終端，實現對電纜局放的分區段或定點的實時監測，數據通過光纖、有線網絡或者移動4G網絡傳輸給監測服務器，服務器端軟件可展示各個監測終端所采集到的局放圖譜，通過設置監測閥值，環境量等，當所檢測到的局放數據超越閥值時，系統自動預警，提示某處電纜存在局放可能性，采取相關措施，如派駐工作人員到實地進行故障確認試驗，一旦確認故障，及時采取相關手段，防止險情擴大。
功能特點

MEICUI-DLFJF-HF電力電纜分布式高頻局放檢測系統主要性能特點：

Ø 分布式布局，擴展性強
監測終端網絡化布局，整套系統支持不少于50個終端，在原有布局基礎上加入或者撤掉終端時，系統無需額外設置，自動進行識別和配置。
Ø 實時監測
系統記錄各監測節點的實時數據，監測周期可以靈活設置。
Ø 高靈敏度
最小可檢測5PC的放電信號。
Ø 及時預警
當某節點監測到異常局放量時，將快速反饋給監測服務器，服務器軟件記錄必要信息，發出警報給用戶。
Ø 抗沖擊
可承受600KV的閃絡沖擊，終端設備不損壞、數據不丟失。
Ø 抗干擾
具備時域、頻域信號分析技術，可有效分離干擾信號和局放信號，可有效避免儀器電源端的干擾。
Ø 邊緣化計算
符合當前物聯網終端設計理念，計算邊緣化，數據就地處理，異地分析判斷，數據再現回溯機制。
Ø 靈活取用和巡檢
檢測單元也適合線路巡檢場合，此時帶上裝有局放分析軟件的電腦配合終端使用即可。

Ø 傳輸穩定
借助強大的4G移動網絡，檢測終端數據直接傳送至上位機或者云服務器，傳輸性能可靠，網絡延時小。
詳細參數

MEICUI-DLFJF-HF電力電纜分布式高頻局放檢測系統主要技術指標：

Ø 適用范圍
可以在不停電的狀態下對設備進行帶電檢測，適用于電力電纜設備的高頻脈沖電流局部放電的分布式檢測。
Ø 環境條件
環境溫度 -15℃～50℃；
相對濕度 ≤90%；
Ø 供電方式
DC12.6V/7.8AH可充電電池；
Ø 工作頻帶：
系統檢測帶寬：300 KHz～32MHz
傳感器檢測頻帶：100KHz～50MHz；
檢測靈敏度：不高于5pc；
傳感器傳輸阻抗：12mV/mA；
信號傳輸方式：50Ω同軸電纜；
Ø 圖譜顯示
多種圖譜顯示方式： 二維PPRS顯示、三維PRPD顯示、正弦顯示、飛行窗、直線窗等；
Ø 動態范圍
   動態范圍：＞40 dB；
Ø 電壓同步模塊
輸入電壓：AC10V～250V；
        同步方式：光纖       時基同步精度：2ns
