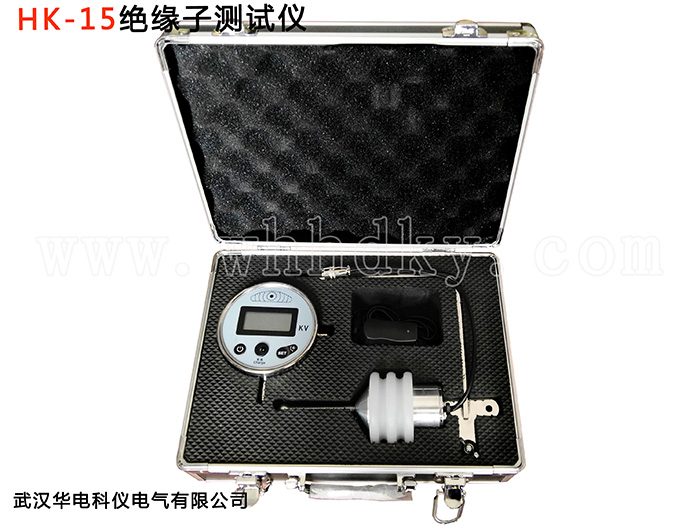

HK-15 絕緣子測試儀產品概述

       HK-15型絕緣子分布電壓測量表，用于35～500KV的過線塔的絕緣子串電壓分布值的檢測。檢測時，作業人員可用操作桿進行作業，采用電壓信號感應原理和液晶顯示電壓值，不存在放電過程，可以保障線路的運行安全和作業人員的安全。

根據DC/T626-2005國電標準，開發研究的HK-15型絕緣子分布電壓測量表主要用于交流線路35～500KV的帶電測量過線塔的絕緣子串電壓分布值。也可用于試驗室內各種35KV以及交流電壓的測量。是一種理想的保障線路運行安全的檢測儀表和帶電作業輔助工具。

產品特點

HK-15型絕緣子分布電壓測量表采用靜電感應式結構，將被測電壓變換成電場信號進行測量。因而阻抗高，對于被測量系統的影響最小。被測出的信號經儀器內部電路放大處理，最后以電壓值的形式，由LCD數字顯示輸出。因此測量操作迅速，簡單明了。

根據DL/T628-2005電力行業標準，輸電線路絕緣子分布電壓規范性標準見附表。各種電壓等級的絕緣子分布電壓不小于正常分布電壓，見表一。

表一  各種電壓等級的絕緣子分布電壓不小于正常分布電壓表

如果絕緣子損壞，則其上的電壓必定低于正常的電壓，故認為能承受工作電壓的絕緣子為好絕緣子。

HK-15型絕緣子分布電壓測量表在使用時，若顯示電壓值大于正常分布電壓，則認為此絕緣子正常。若顯示電壓值小于正常分布電壓，則認為此絕緣子為劣質絕緣子。各種電壓等級的絕緣子串分布電壓值見附表。

HK-15型絕緣子分布電壓測量表的內部電路采用低功耗設計，使用時極省電。全部電路均安裝于屏蔽盒內。

技術參數

1. 測量范圍：1~30KV

2. 精    度：1級

3. 極間耐壓：30KV

4. 極間電容：2Pf

5. 輸出形式：液晶數字顯示

6. 電    源：DC9V  6F22×1節（200）小時

7. 外 體 積：310mm×230mm×110mm（不包括續接桿）

8. 重    量：500g
