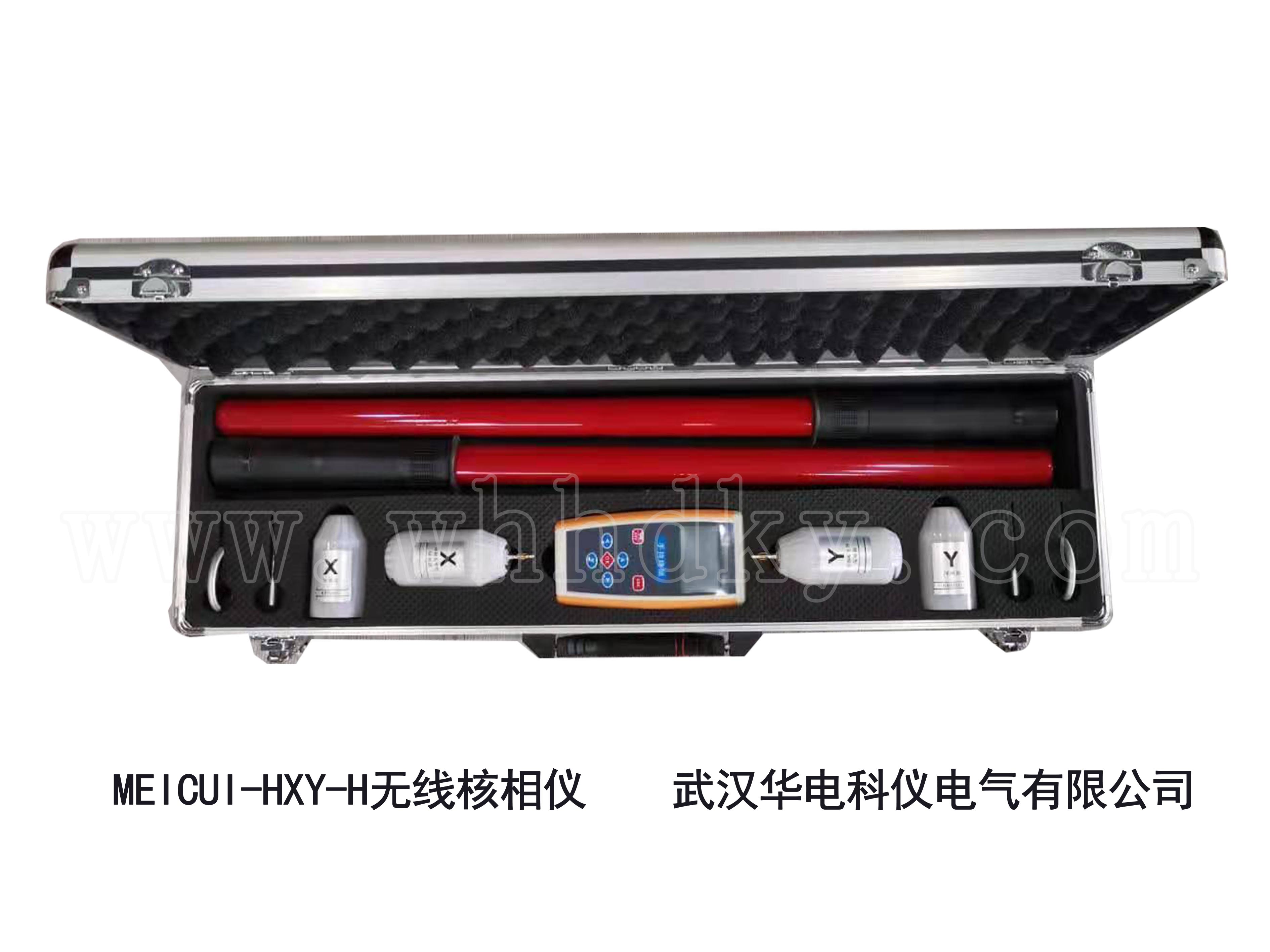

MEICUI-HXY-H無線核相儀產品概述

       本公司生產的“MEICUI-HXY-H型無線高壓核相器（含環網柜功能）”，主要應用于電力線路、變電所的相位校驗和相序校驗，主要功能包括驗電、核相、測相序等。本產品采用雙重屏蔽及全新的數字電路，具有極強的抗干擾性，完全符合(EMC)標準要求，適應各種電磁場干擾場合。
       將被測導線的高電壓相位信號經過處理后直接發射出去，由手持機接收并進行相位比較，對核相后的結果定性，實時顯示相位角度差和矢量圖。
       本產品采用無線傳輸技術，真正達到安全可靠、快速準確，不同電壓等級（1V-500KV）均適用。在核對電網的結構時，對于三相連接的線路能夠準確的識別不同導線的相對相位，在兩個測量組件之間無任何電氣上的連接，這樣可使測量裝置的應用非常靈活和安全。

Ø 所測電壓：1V -500KV，不同電壓等級均適用
Ø 準確度：自校誤差≤±3°
Ø 采樣速率：10次／秒
Ø 日期時間設置：調整日期和時間，便于用戶瀏覽、查看歷史數據
Ø 背光時間設置：常亮、常滅、0-999秒內可自行設置
Ø 自動關機設置：從不、0-999分鐘內可自行設置
Ø 同相定性：≤20°為同相（相位閾值0-90°內可自行設置。系統默認20°）
Ø 異相定性：＞20°為異相（相位閾值0-90°內可自行設置。系統默認20°）
Ø 現場校準功能：可對被測導線進行現場校準，確保相位角精度
Ø 手持機和X型探測器、Y型探測器的傳輸距離為X≤150m、Y≤150m
Ø 多模式設計，適用性更強，更安全、更方便
Ø 獨有的人機交互界面，簡捷操作
Ø FCC天線設計，信號更強，更易穿透墻壁、門或障礙物的阻擋
Ø 雙重屏蔽，抗干擾性極強，完全符合EMC標準
Ø 圖表和數據顯示，更方便易讀
Ø 定性測量：通過聲光信號顯示
Ø 定量測量：實時顯示相位角度差，誤差≤5°
Ø 相序校驗：順相序、逆相序 （120°、240°）

所測電壓	1V-500kV
電源	手持機：5號AA堿性電池2節(1.5V)
	X和Y探測器：7號AA堿性電池各2節(1.5V)
無線傳輸距離	視距150米
同相	相角偏移≤20°（ 閾值0-90°內，可自行設置）
異相	相角偏移＞20° （閾值0-90°內，可自行設置）
顯示精度	定量測量≤3°
相位角分辨率	1°
相序測量	通過120°順時針/240°逆時針來確定指示相序
顯示	正顯液晶顯示屏，陽光下可清晰顯示
操作溫度	-35℃---+50℃
儲存溫度	-40℃---+55℃
相對濕度	≤95％ RH 不結露
手持機	0.31 kg
X探測器	0.13 kg
Y探測器	0.13 kg
