局部放電檢測一直是電纜絕緣（特別是塑料電纜）非破壞性電氣檢驗的主要項目，越來越被看作是一種最有效的絕緣診斷方法，目的是觀察和研究局部放電引起的絕緣老化問題。

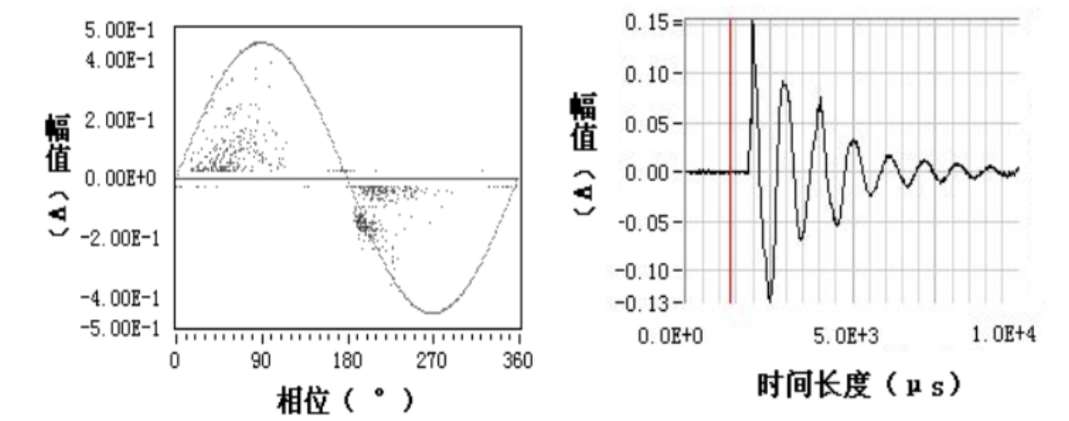

電纜發生局部放電時，引起局部放電的空穴形成實阻抗。其產生的脈沖基本上是單極性脈沖，上升時間很短，并且脈沖寬度也很窄。脈沖在電纜中傳播時的呈現衰減和散射特性，當?shù)竭_測量點時，脈寬增加幅值減小。

       電纜運行末期(投運25年之后)，受電纜本體絕緣的樹枝老化，電-熱老化及附件老化的影響，電力電纜的故障率大幅上升。國內外運行經驗和研究成果表明：電力電纜性能早期劣化或使用壽命很大程度上取決于其絕緣介質的樹枝狀老化，而局部放電測量是定量分析樹枝狀劣化程度的有效方法之一。例：在樹枝引發初期，電纜的局部放電量約0.1pC；當樹枝發展到介質擊穿的臨界狀態時，其局部放電量可達到1000pC。

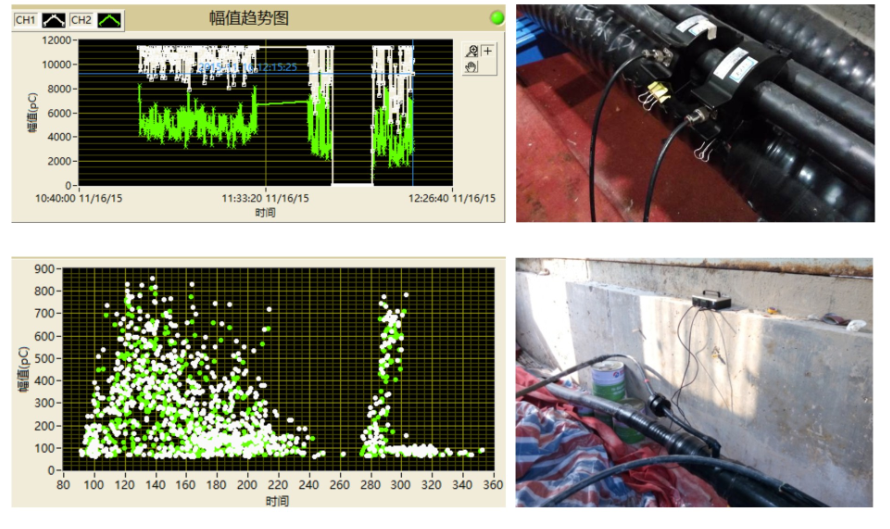

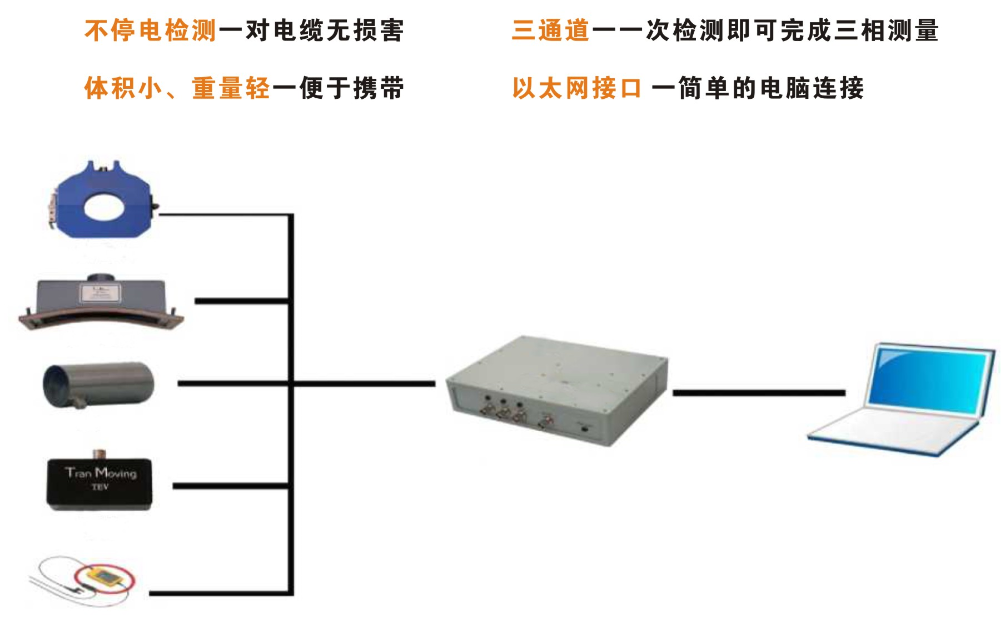

       本系統通過安裝在高壓電纜接地引下線上的高靈敏度局放傳感器，數字處理單元和傳輸終端，實現對電纜局放的分區段或定點的實時監測，數據通過移動網絡傳輸給監測服務器，服務器端軟件可展示各個監測終端所采集到的局放圖譜，通過設置監測閥值，環境量等，當所檢測到的局放數據超越閥值時，系統自動預警，提示某處電纜存在局放可能性，采取相關措施，如派駐工作人員到實地進行故障確認試驗，一旦確認故障，及時采取相關手段，防止險情擴大。



案例一：某110kv電纜線路
